Messerschmitt Bf 109 E

Messerschmitt Bf 109 E

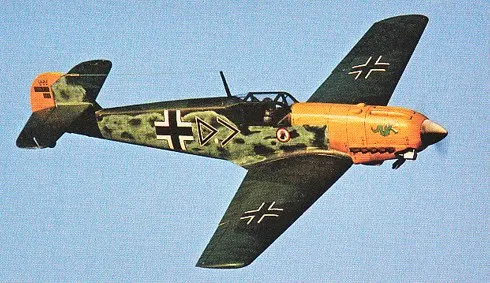

Ce Messerschmitt Bf 109 E est une semi maquette au format 1/6,6ème qui a été publiée au format plan encarté dans le magazine RC Pilot numéro 24 d’Octobre 2005

Photos

Caractéristiques

Envergure
1 460 mm
Longueur
1 350 mm
Masse
2 600 g
Échelle
1/6,6
Profil d'aile
NACA 4415 → NACA 4412
Année de conception
2004
Conception et réalisation
Jérôme Meuland
Surface Alaire
44,3 dm²
Charge Alaire
59g/dm²
Motorisation thermique
.46 2T; .54-.56 4T
Motorisation sélectionnée
Thunder Tiger FS 54 4T
Motorisation électrique
XPower 4220/14 ; Contrôleur 60A ; 4S1P
Hélice
11x5
Nombre de voies
5 voies
Servos
5 servos standards et 1 train rentrant
Train rentrant
Mécanique 5 kg

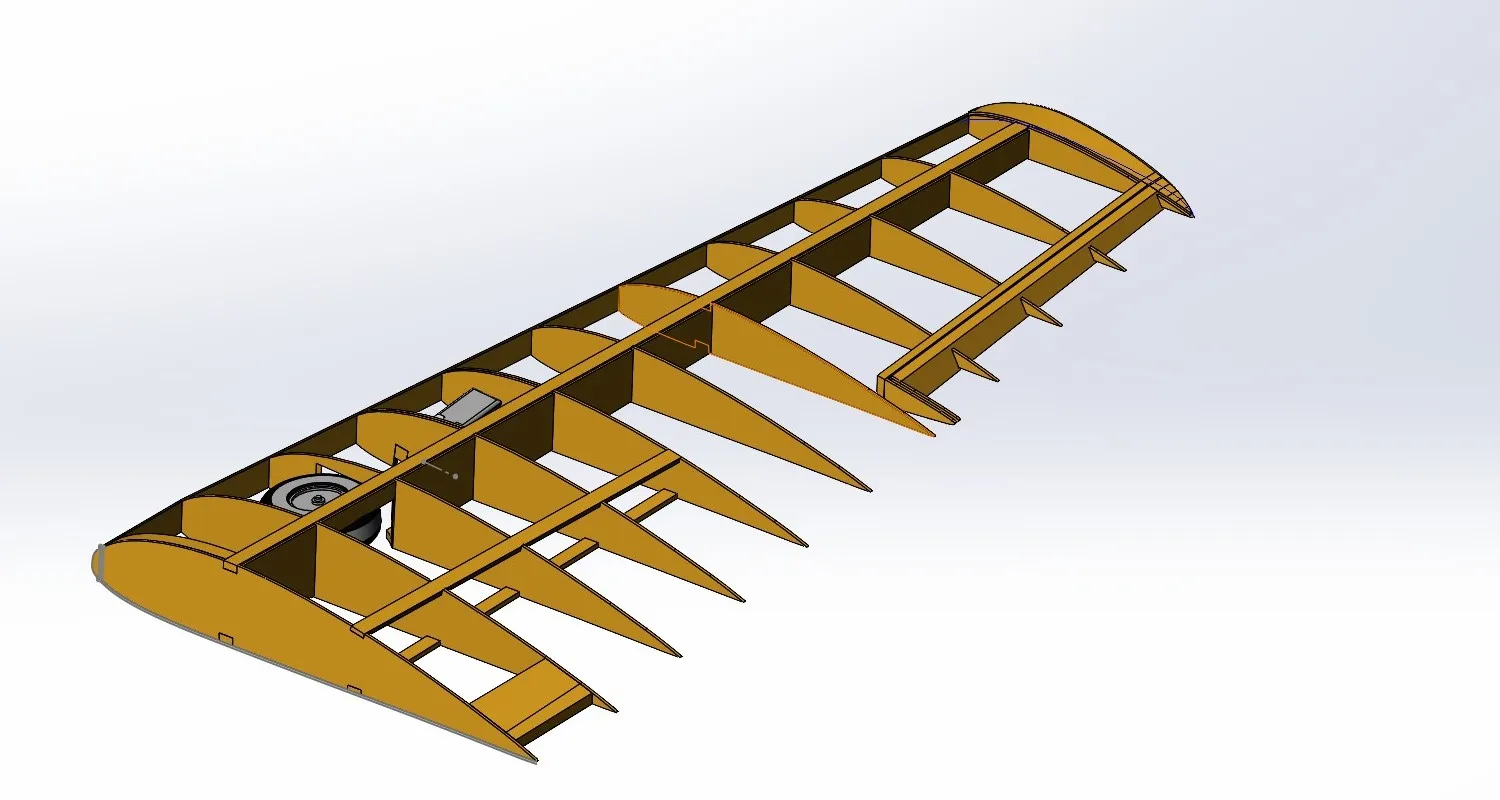

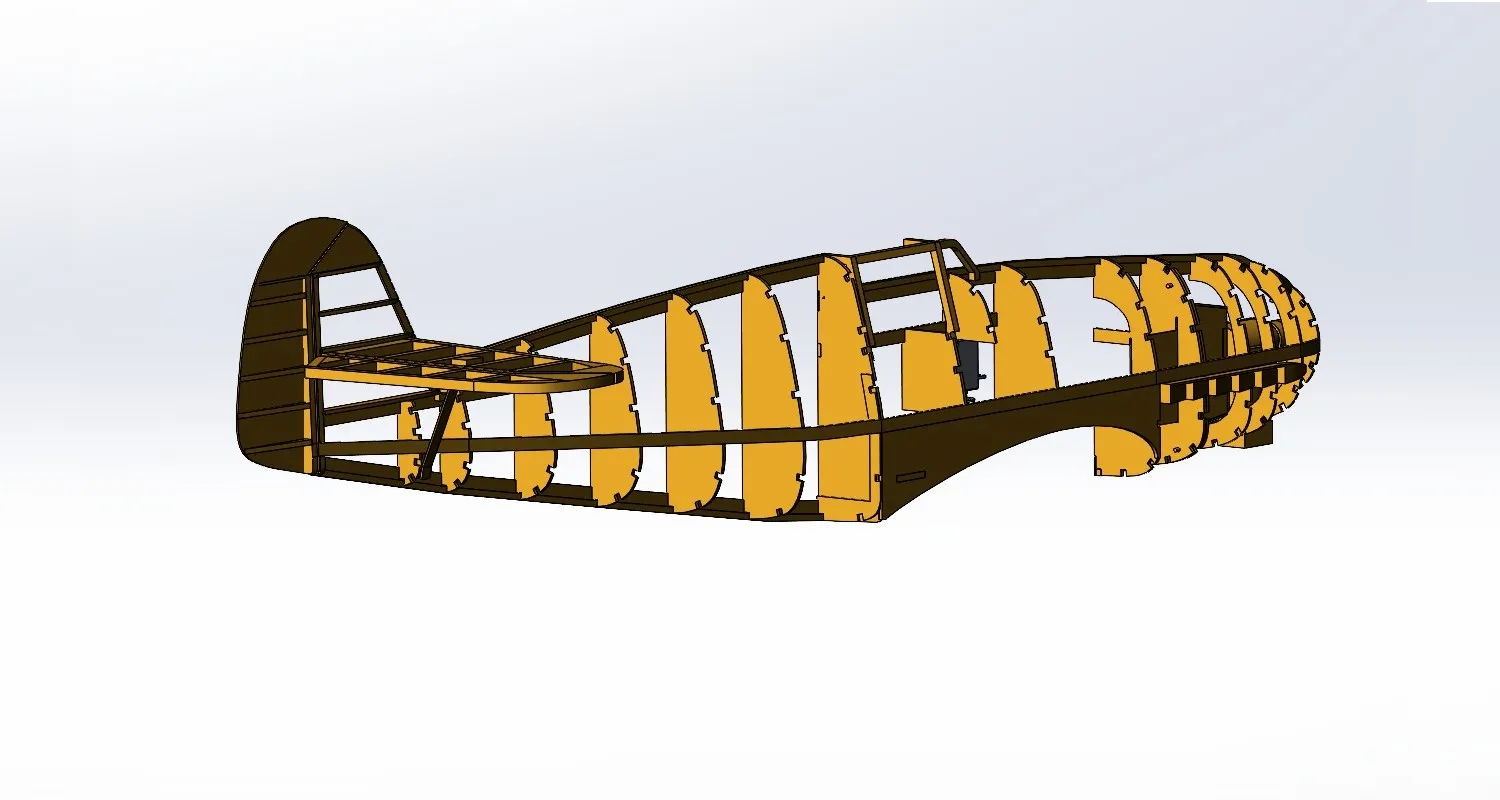

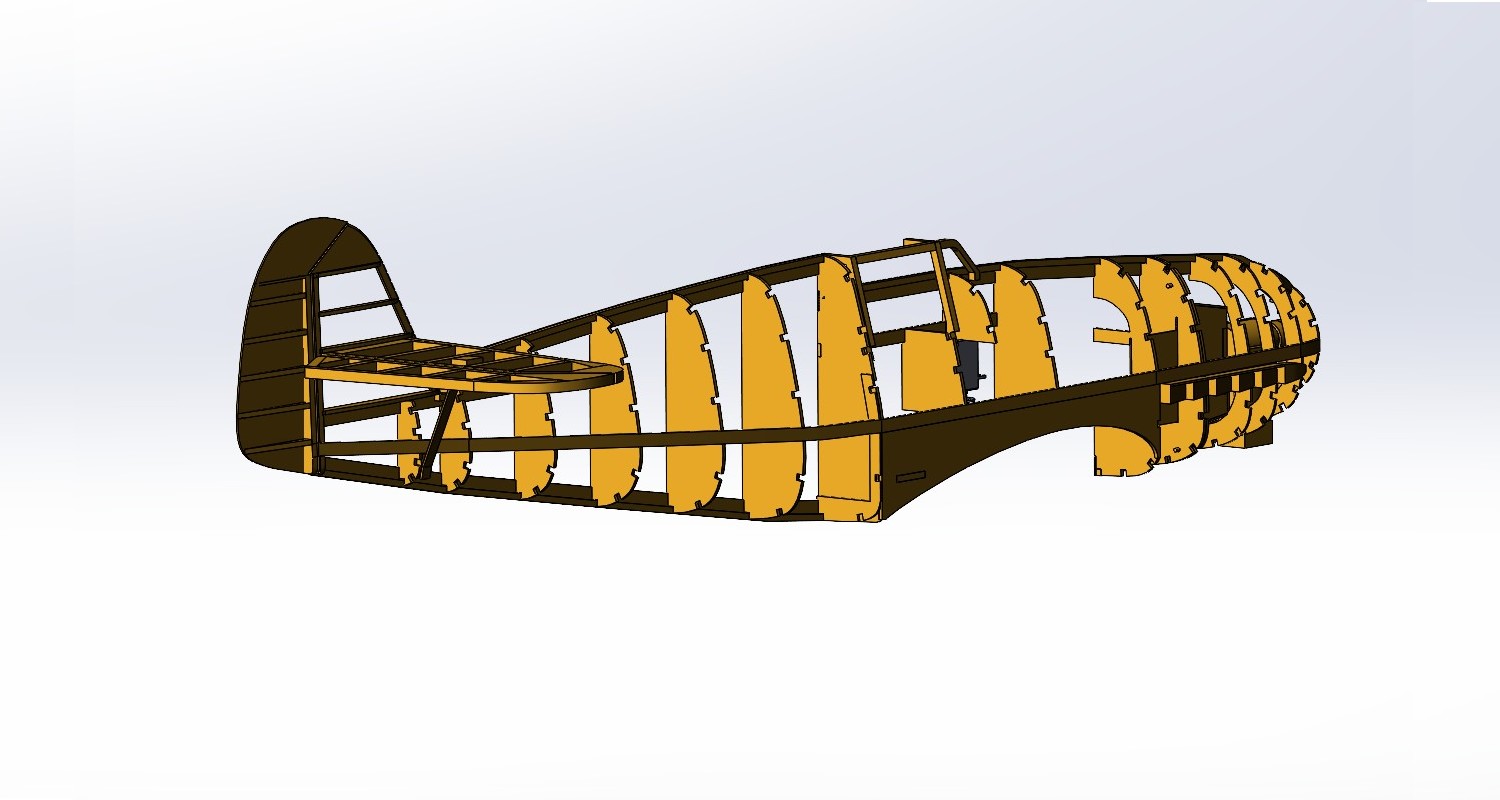

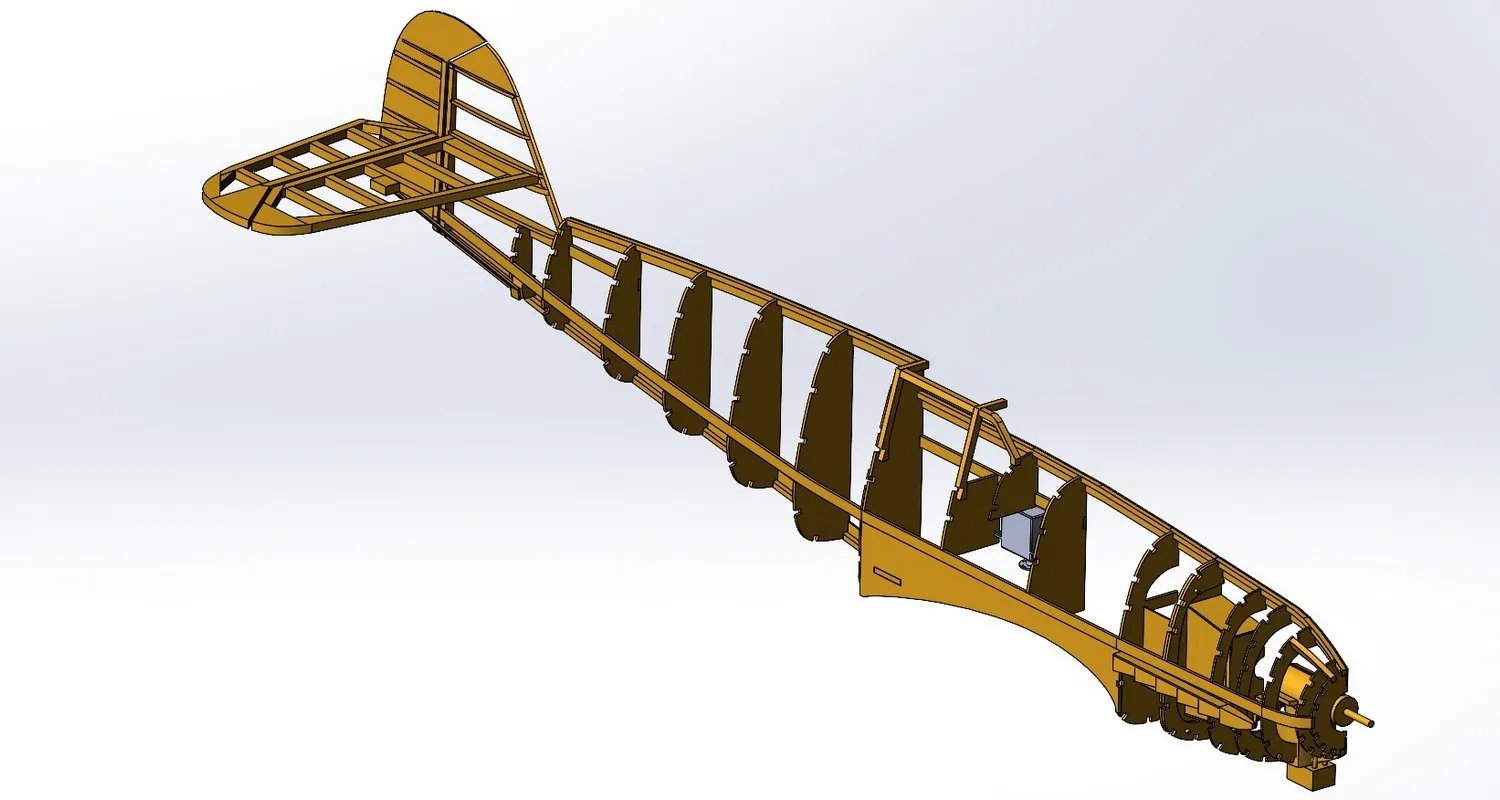

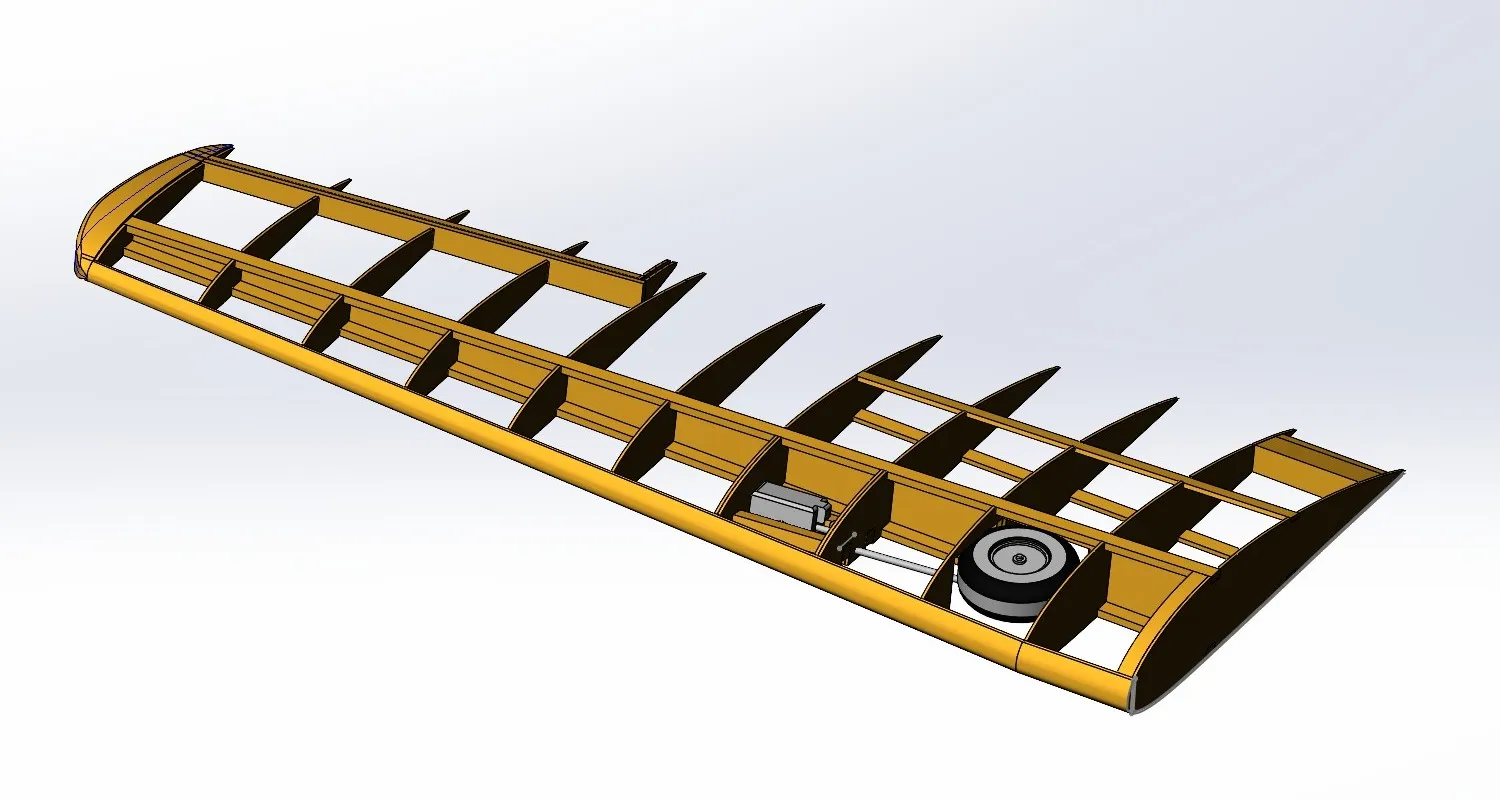

Vues 3D

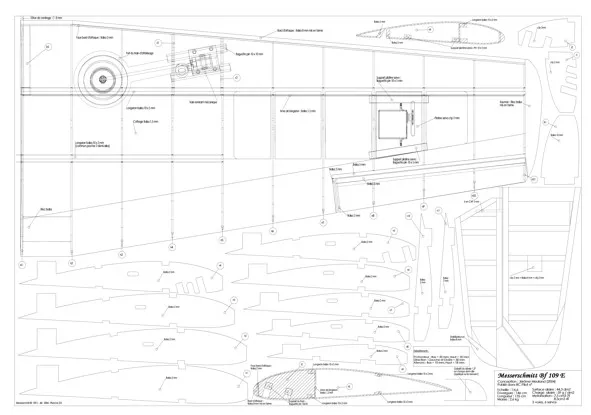

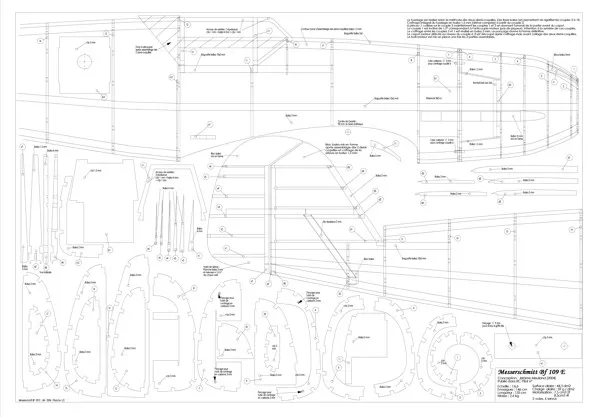

Plans encartés

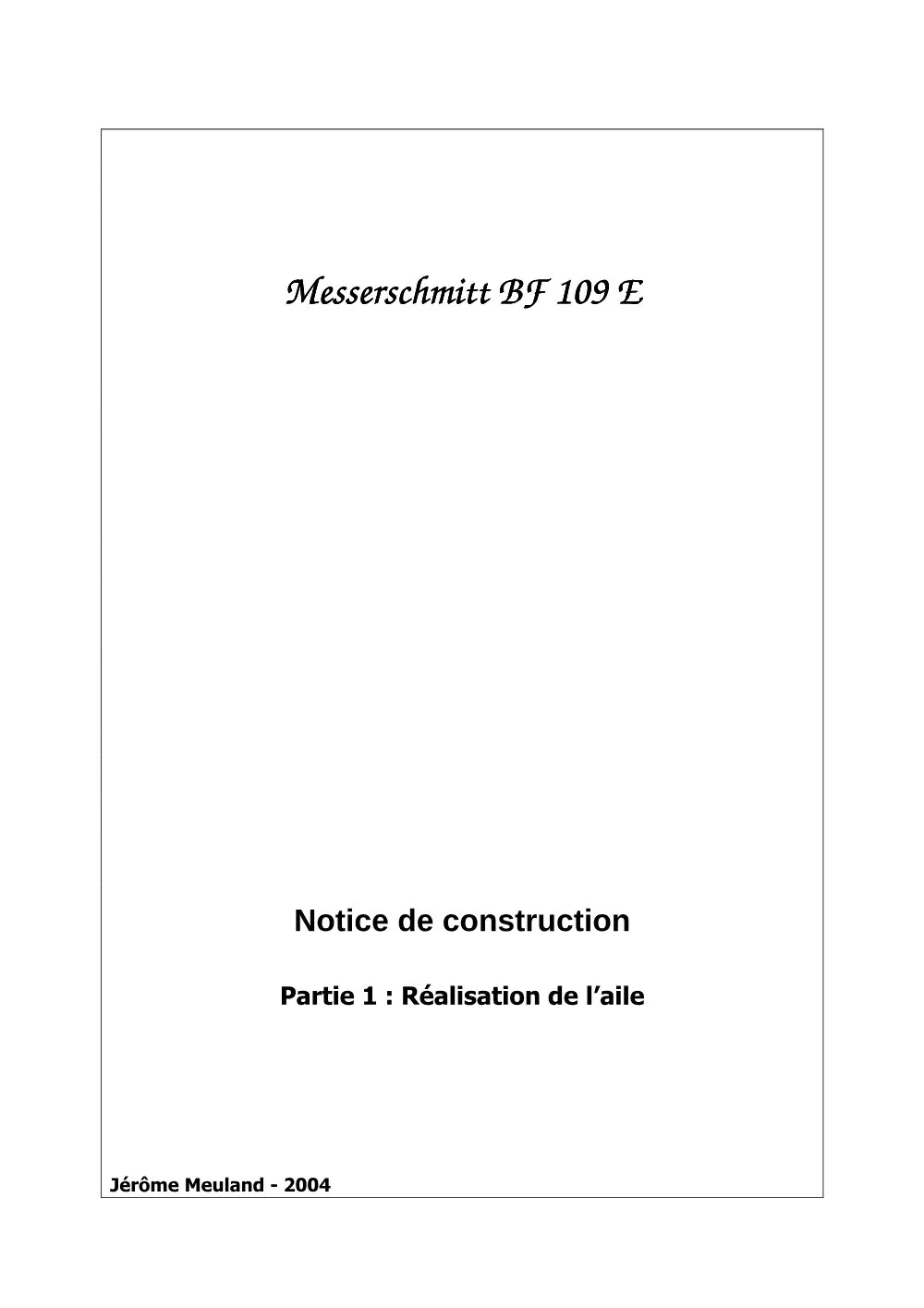

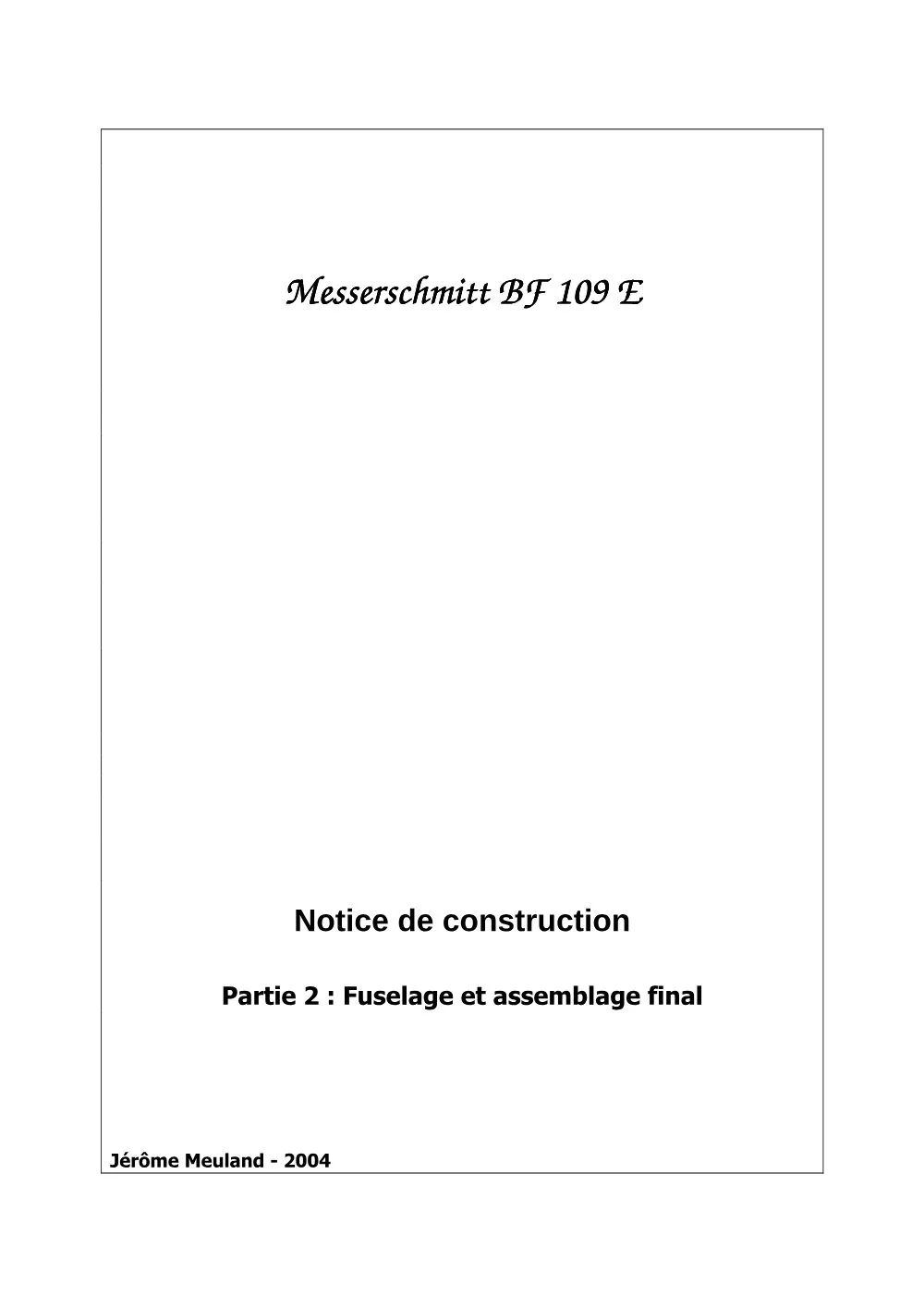

Notices de construction

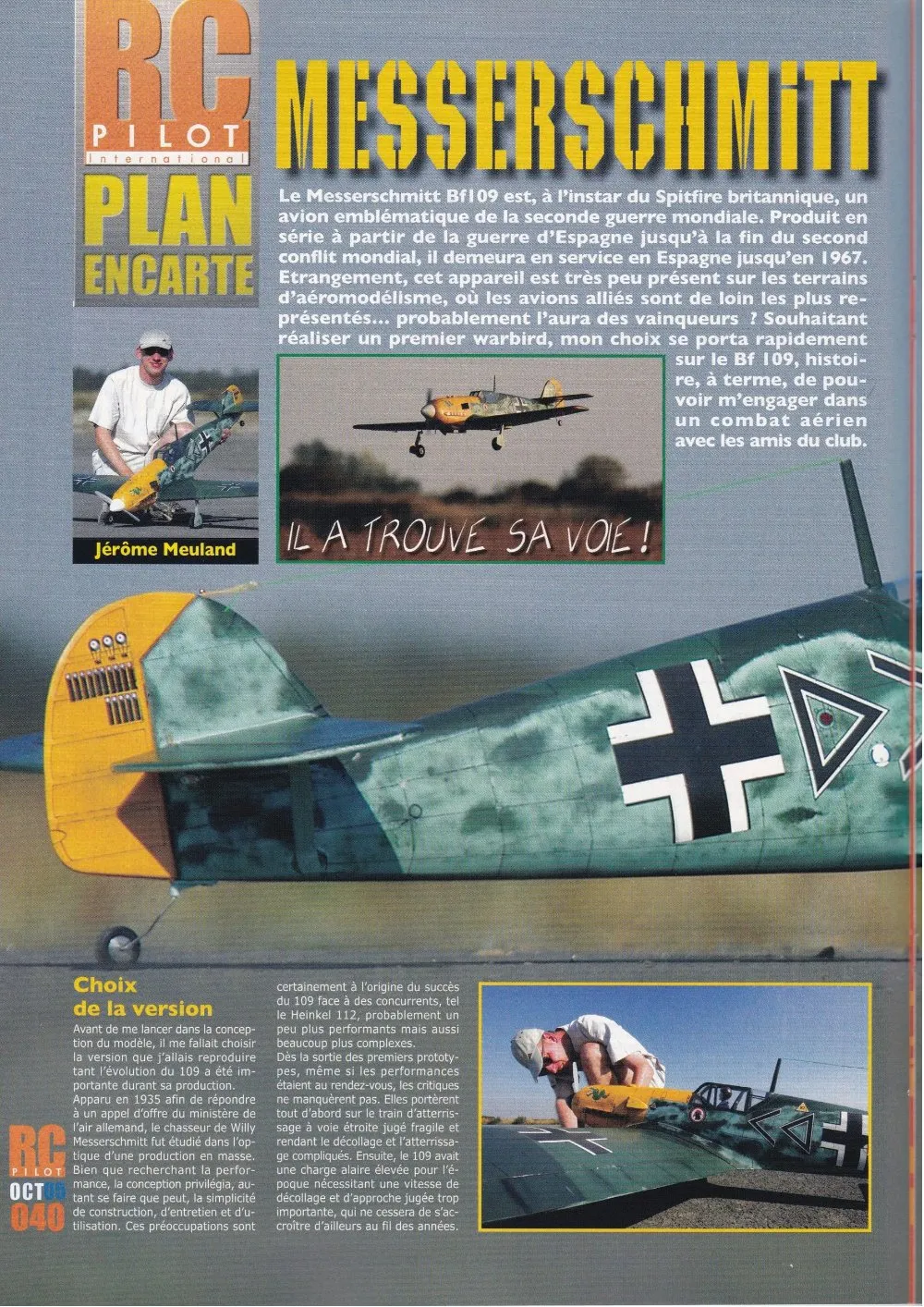

Articles

Décalcomanies

Références des peintures

Dessous aile et partie basse du fuselage

  • RLM 65

    Humbrol 65

Dessus aile et dessus du fuselage

  • RLM 70

    Humbrol 91

  • RLM 71

    Humbrol 30

Capot moteur et gouvernail

  • RLM 04

    Humbrol 154

Vernis
Syntilor polyuréthane transparent mat

Teintes indicatives : se référer au nuancier du fabricant.

Références utiles à la construction

  • Messerschmitt Me 109

    Messerschmitt Me 109

    Tome 1 - De 1936 à 1942

    Collection :
    Avions et Pilotes - Histoire & Collections
    Auteurs :
    Anis Elbied et André Jouineau

Crédits photographiques : Laurent Michelet et Jérôme Meuland

Article RC Pilot mis à disposition avec l'aimable autorisation de Laurent Michelet
