Lockheed 8D Altair

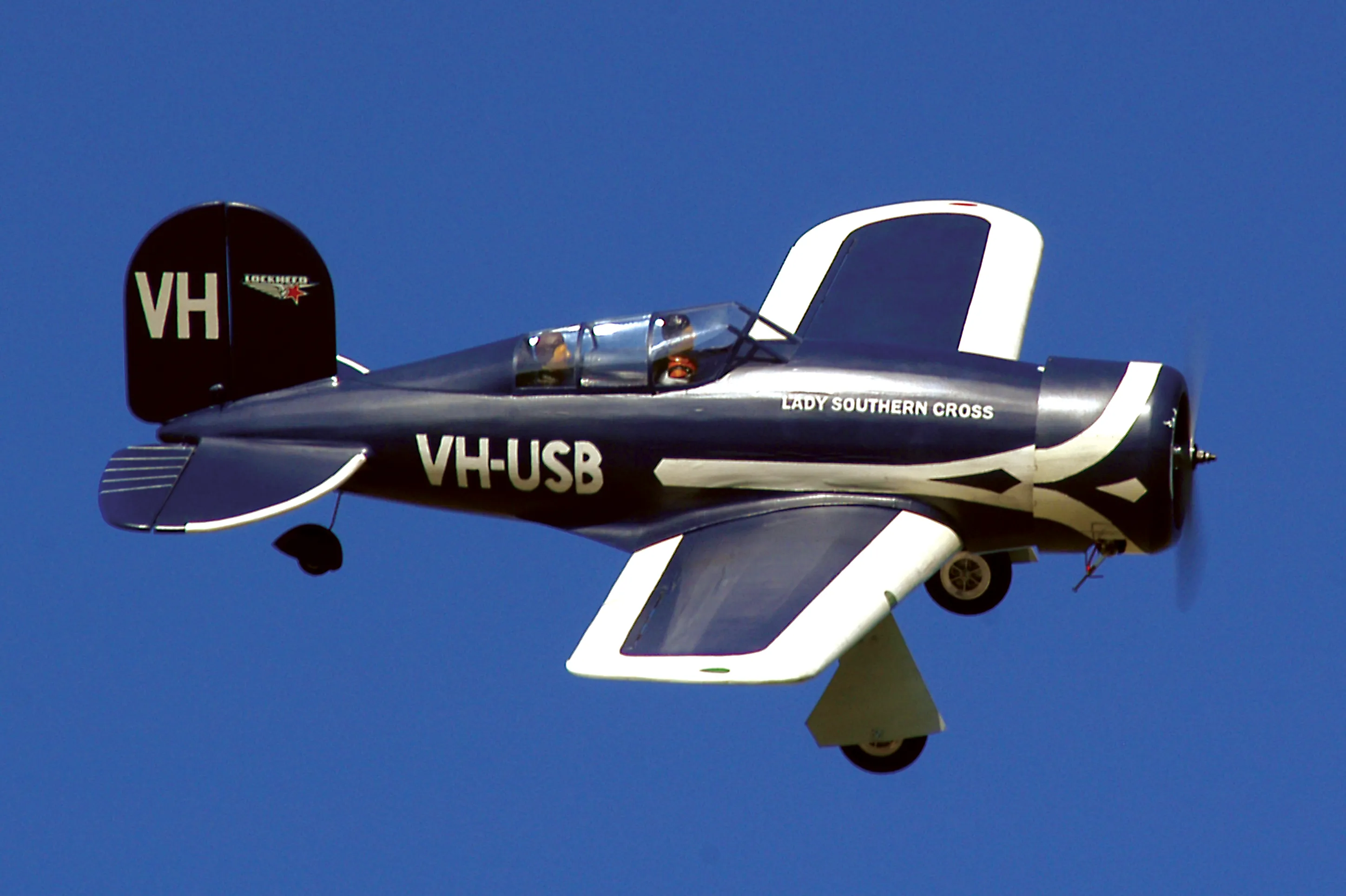

Photos

Caractéristiques

Envergure

1 660 mm

Longueur

1 030 mm

Masse

2 600 g

Échelle

1/8

Profil d'aile

NACA 4419 → NACA 4411

Année de conception

2005

Conception et réalisation

Jérôme Meuland

Surface Alaire

46 dm²

Charge Alaire

56g/dm²

Motorisation thermique

.46 2 temps; .54-.56 4 temps

Motorisation sélectionnée

Saito 56 4 temps

Motorisation électrique

XPower 4220/14 ; Contrôleur 60A ; 3 ou 4S

Hélice

12x6

Nombre de voies

6 voies

Servos

5 servos standards et 1 train rentrant

Train rentrant

Mécanique 5 kg

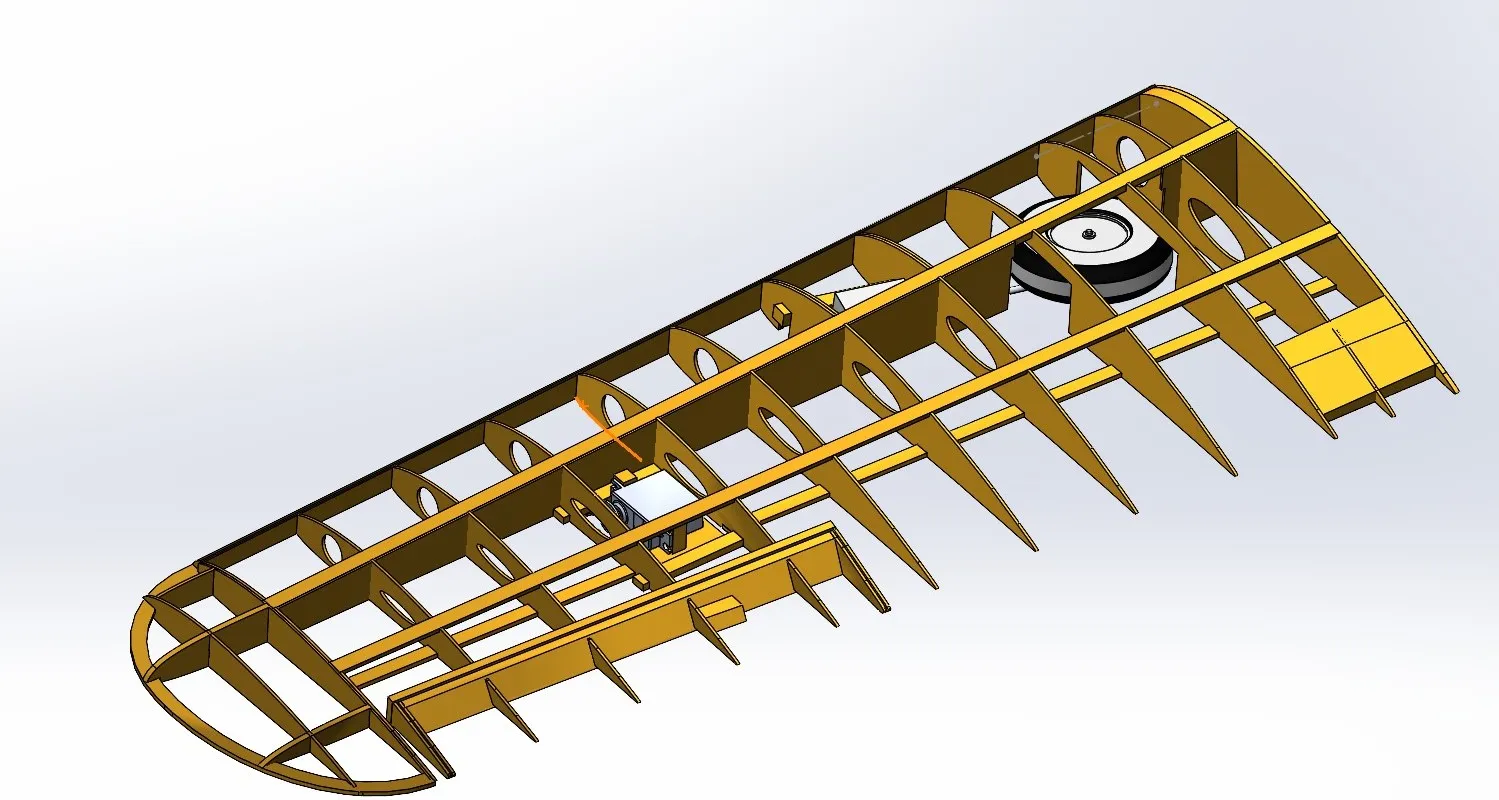

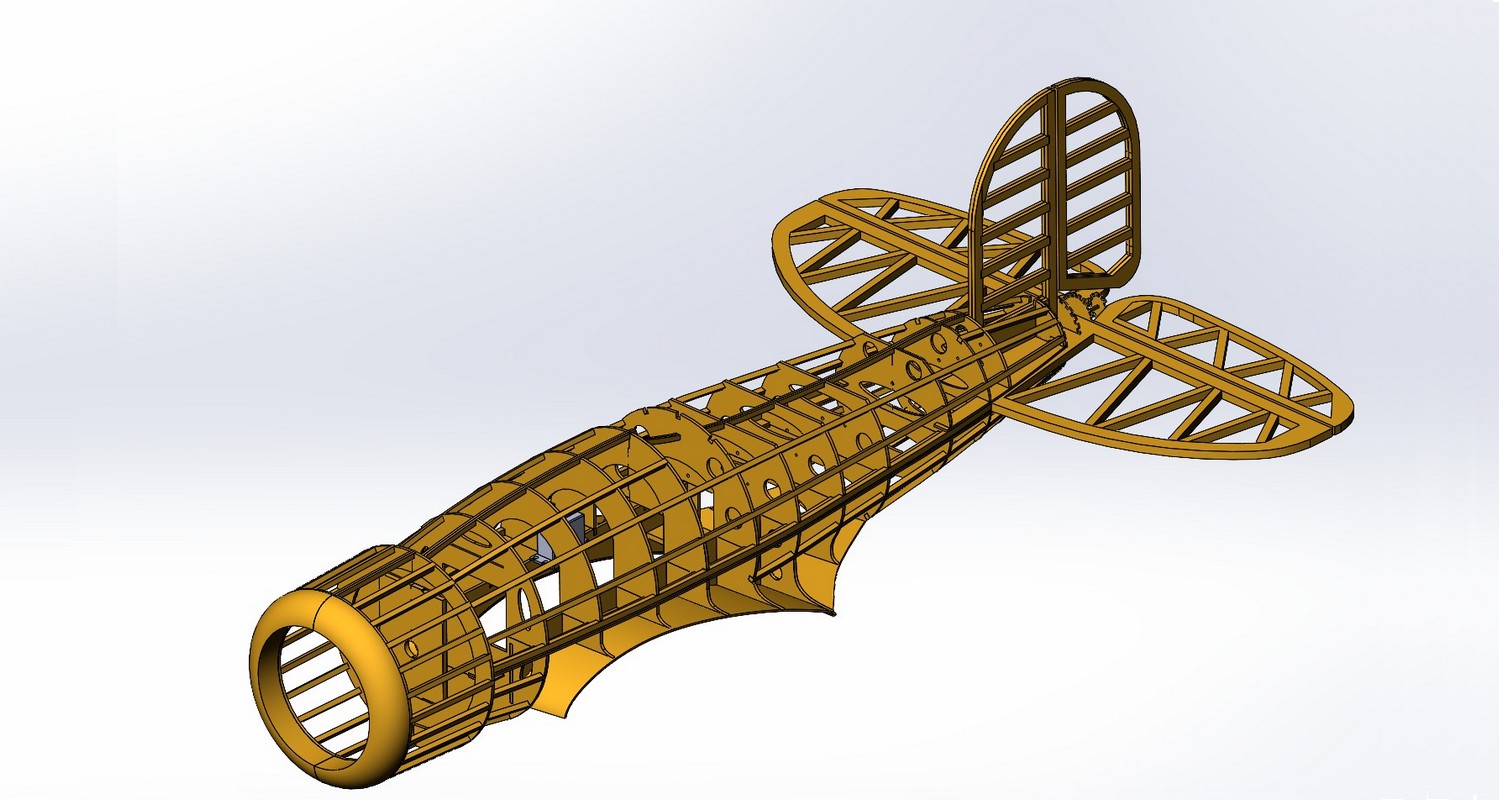

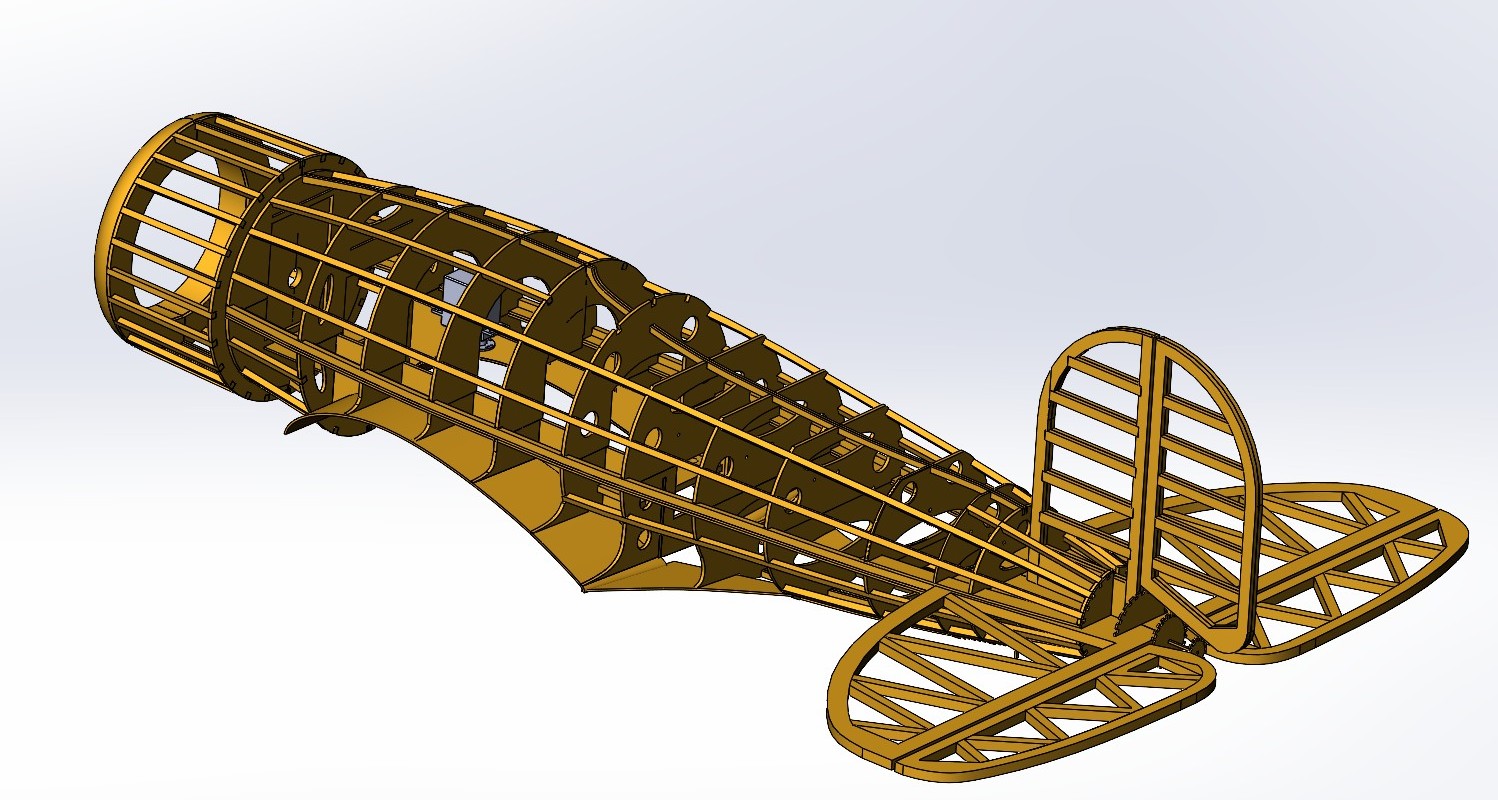

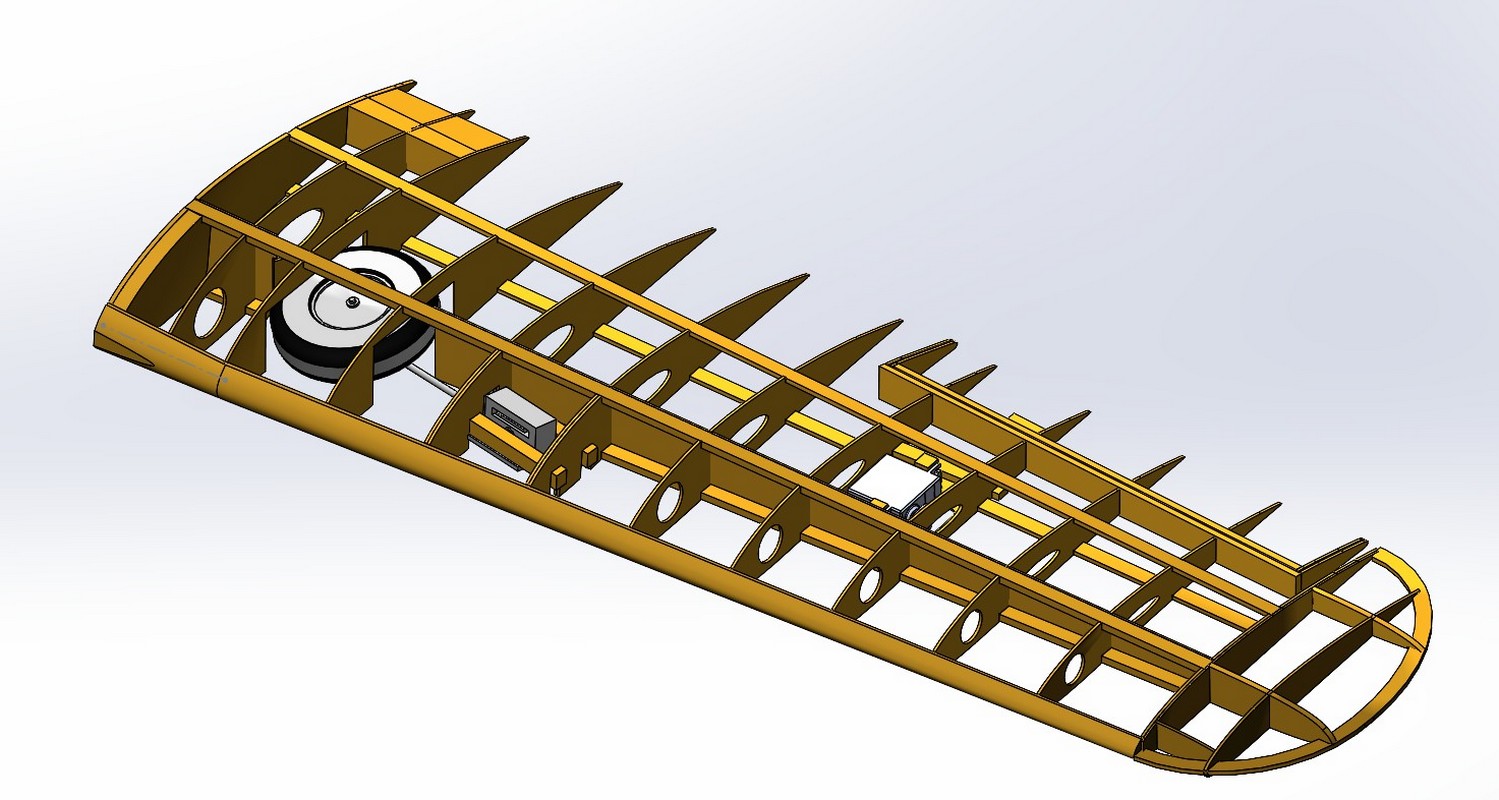

Vues 3D

•
  Télécharger — Vue 3D

  JPG · 207,7 Ko

•
  Télécharger — Vue 3D

  JPG · 205,3 Ko

•
  Télécharger — Vue 3D

  JPG · 242,8 Ko

•
  Télécharger — Vue 3D

  JPG · 189,3 Ko

Plans encartés

•

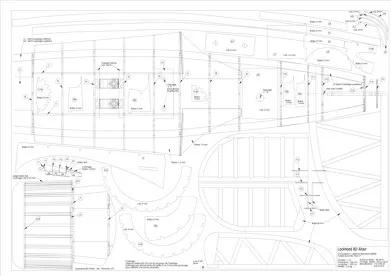

  Télécharger — Plan encarté - Planche 1

  TIF · 1,1 Mo

•

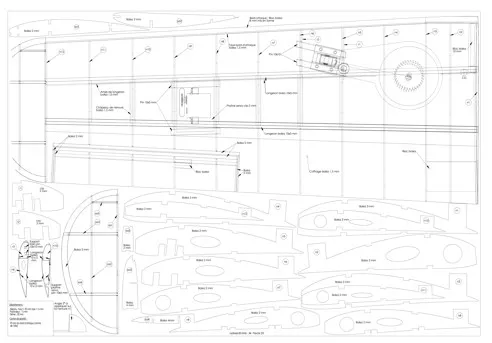

  Télécharger — Plan encarté - Planche 2

  TIF · 1,0 Mo

•

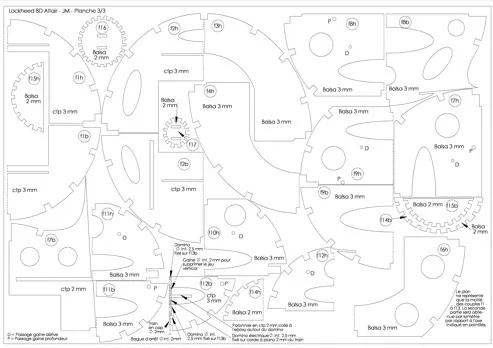

  Télécharger — Plan encarté - Planche 3

  TIF · 366,4 Ko

Notices de construction

•
  Télécharger — Notice de construction - Partie 1

  PDF · 2,1 Mo

•

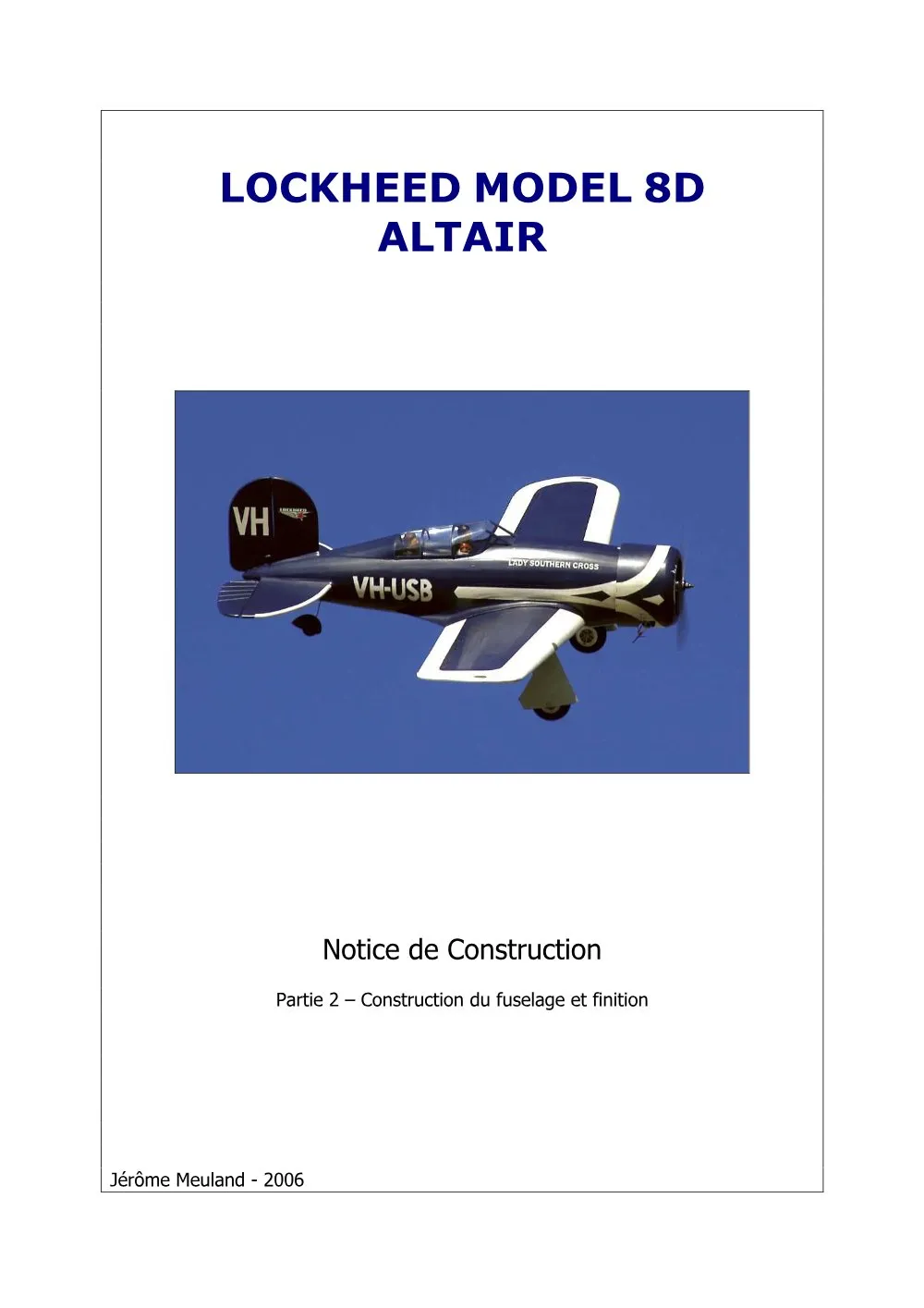

  Télécharger — Notice de construction - Partie 2

  PDF · 2,9 Mo

Articles

•

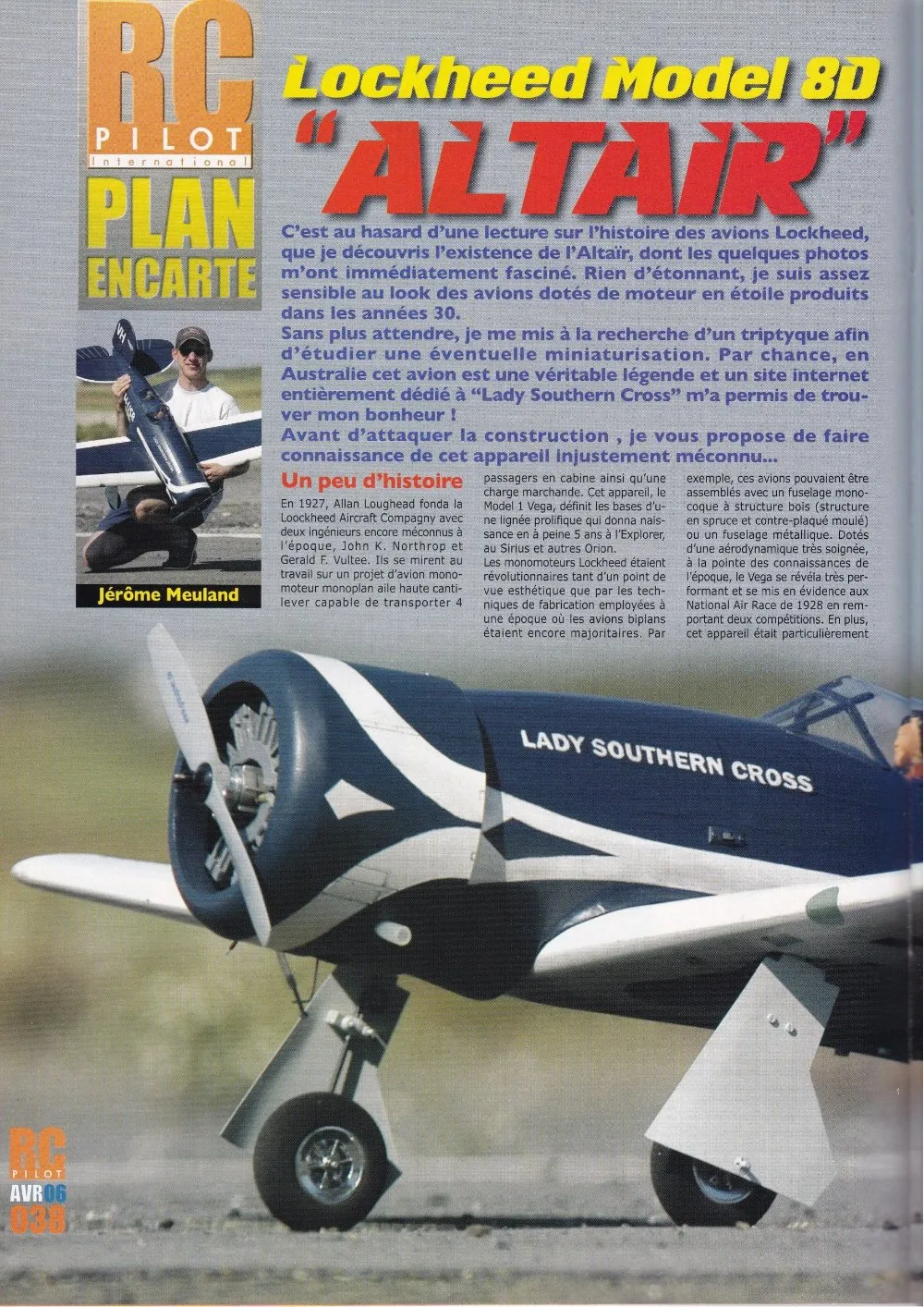

  Télécharger — Article publié dans RC Pilot

  PDF · 8,1 Mo

Décalcomanies

•
  Télécharger — Logo Lockheed

  JPG · 58,4 Ko

Références des peintures

• Bleu

  Humbrol 104

• Blanc

  Humbrol 34

• Gris

  Humbrol 147

• Noir

  Humbrol 33

Vernis

Syntilor polyuréthane transparent mat

Teintes indicatives : se référer au nuancier du fabricant.

Références utiles à la construction

•

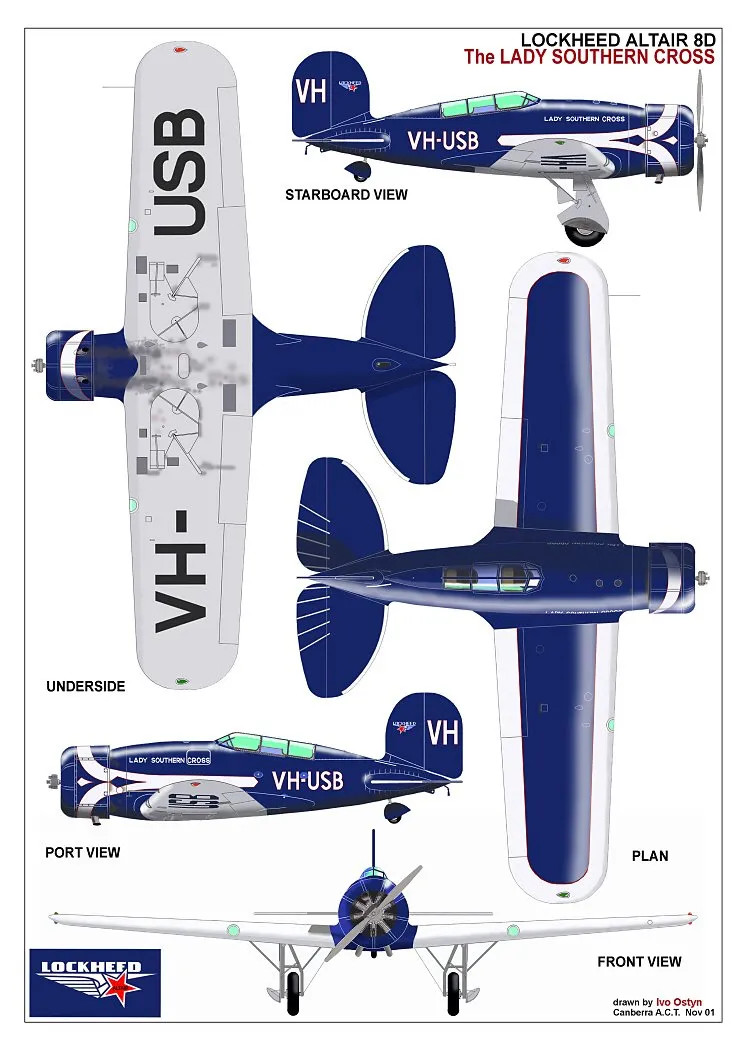

  Lockheed Altair 8D - Triptyque

  Auteur :

  Ivo Ostyn

•

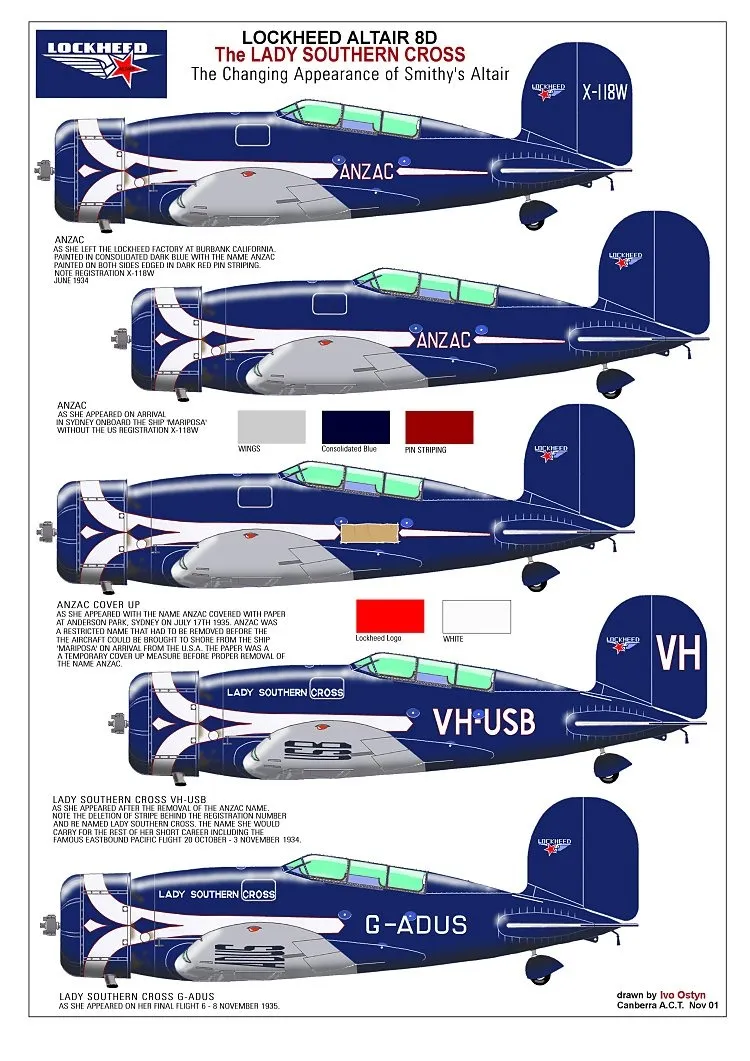

  Lockheed Altair 8D - Evolution de la décoration de "Lady Southern Cross"

  Auteur :

  Ivo Ostyn
