Mitsubishi J2M3 Raiden

Photos

Caractéristiques

Envergure

1 590 mm

Longueur

1 460 mm

Masse

3 400 g

Échelle

1/7

Profil d'aile

NACA 4412

Année de conception

2010

Conception et réalisation

Jérôme Meuland

Surface Alaire

43,6 dm²

Charge Alaire

79g/dm²

Motorisation thermique

.70 4 temps

Motorisation sélectionnée

OS 70 4 temps

Motorisation électrique

XPower XC5025/16 ; Contrôleur 80A ; 5S1P 5200mAh

Hélice

12,5x6

Nombre de voies

6 voies

Servos

5 servos standards et 1 train rentrant

Train rentrant

Mécanique Supra 60

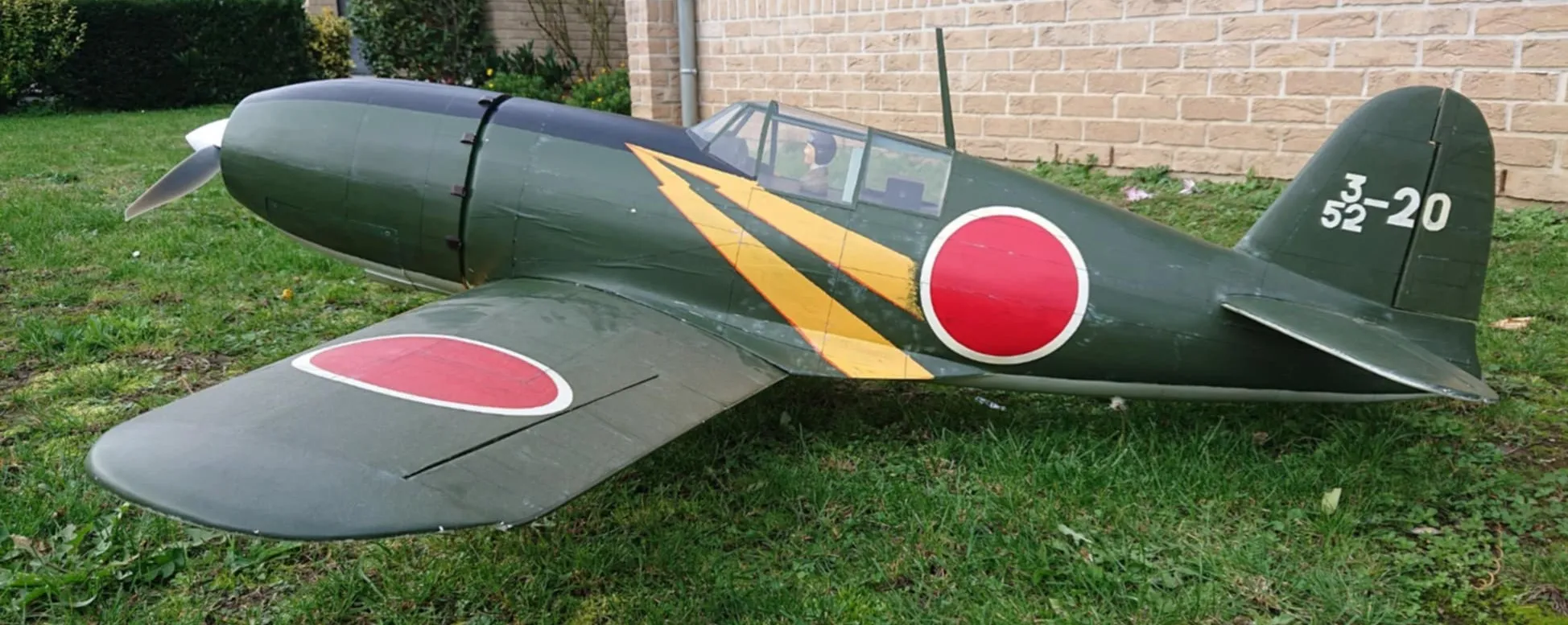

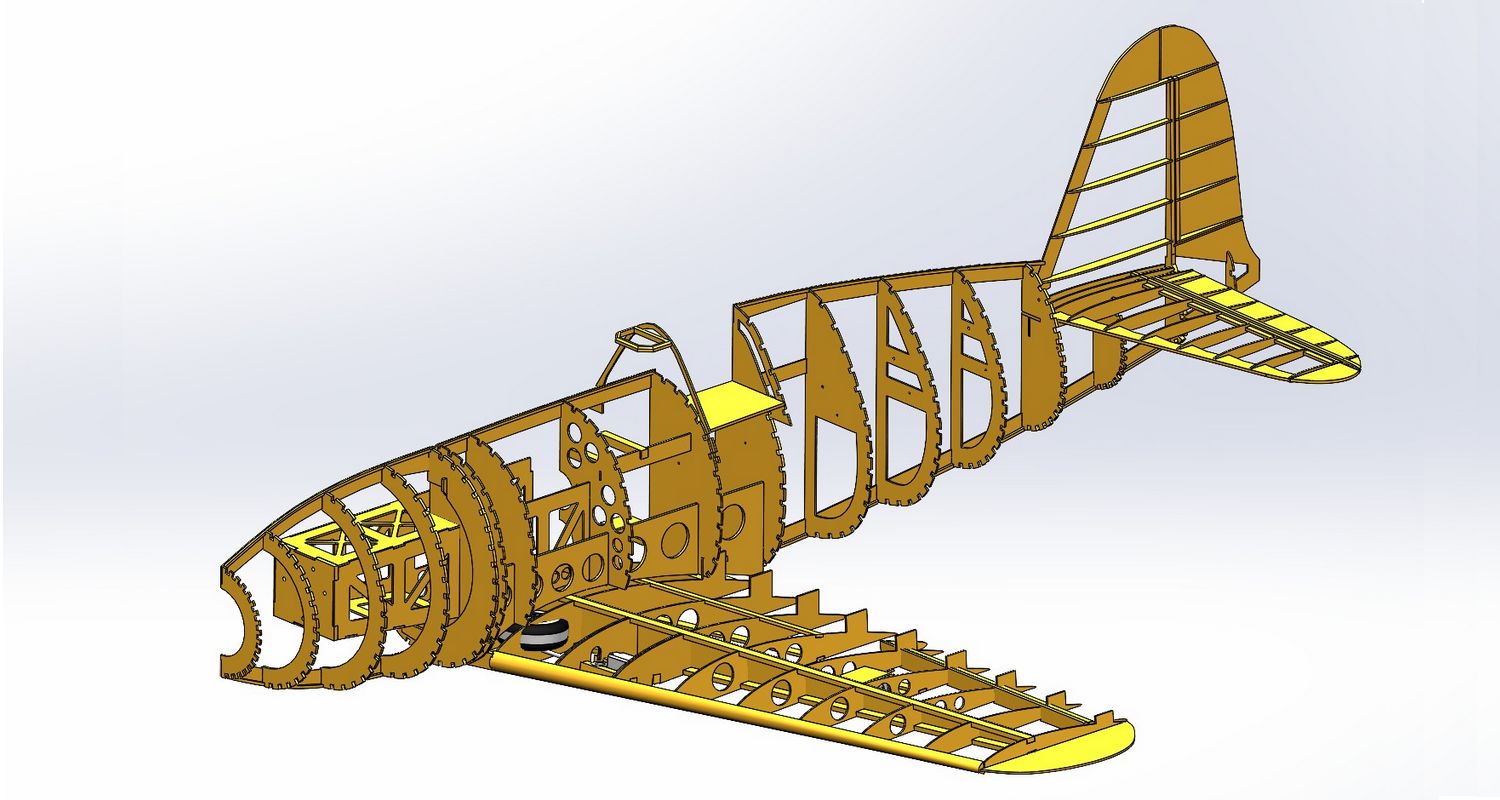

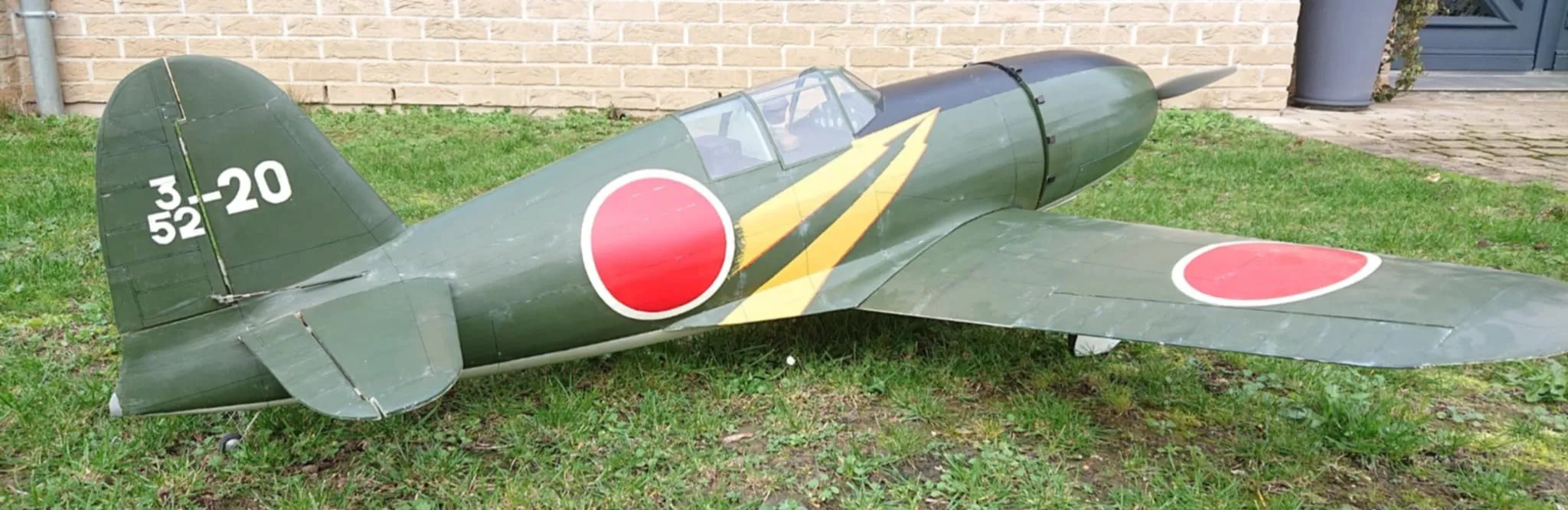

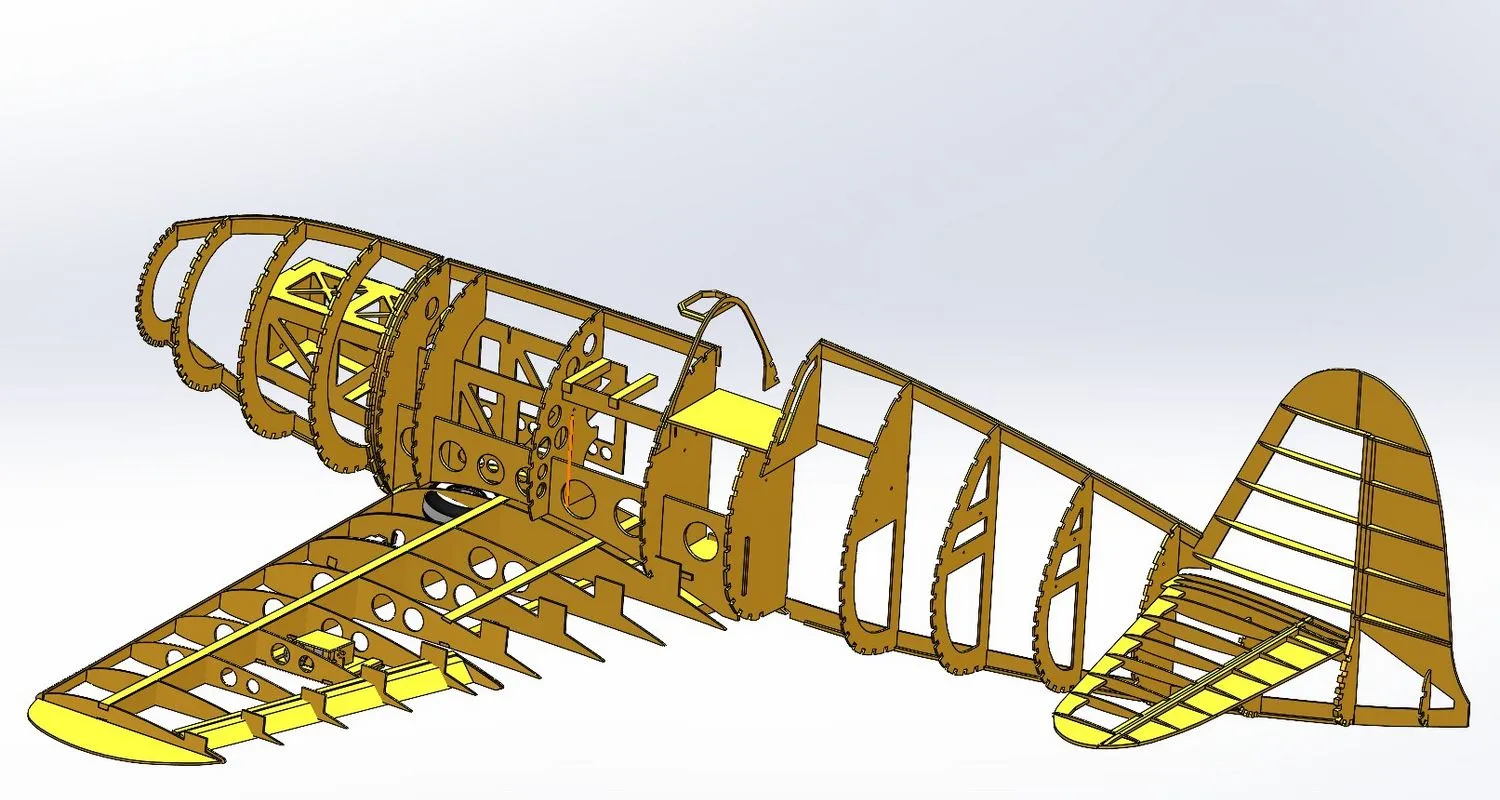

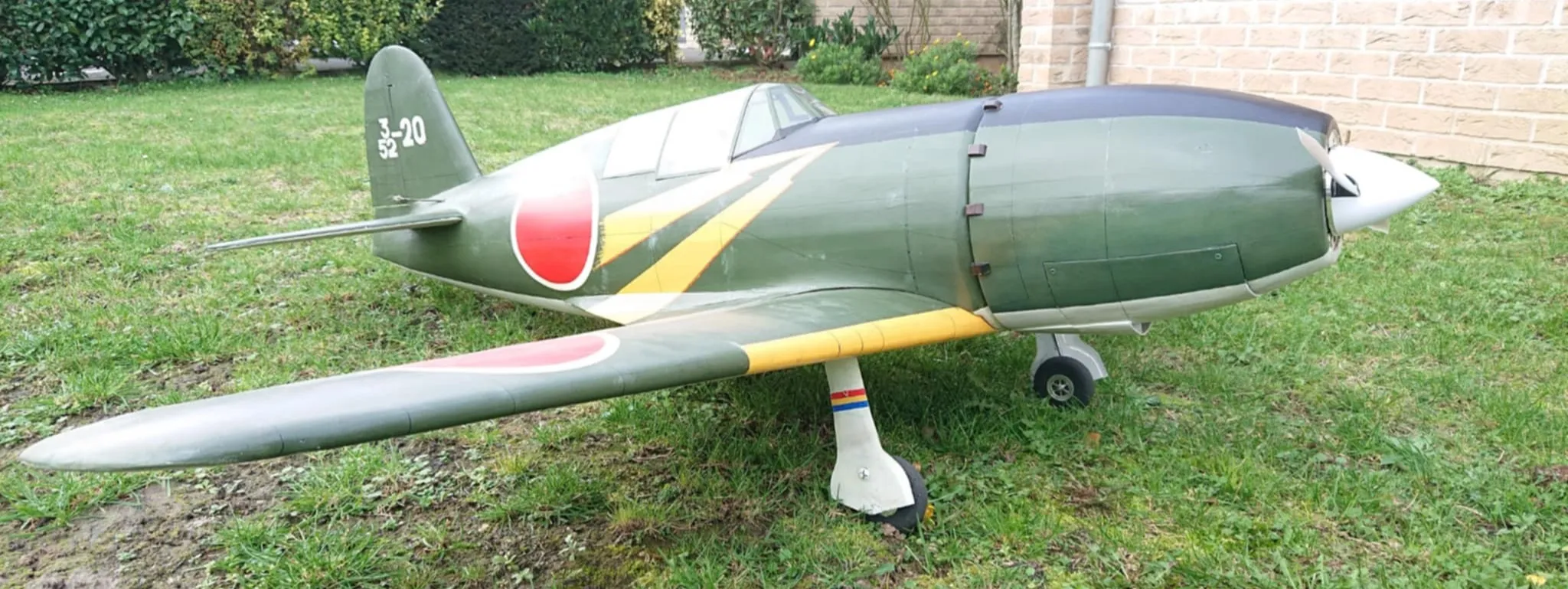

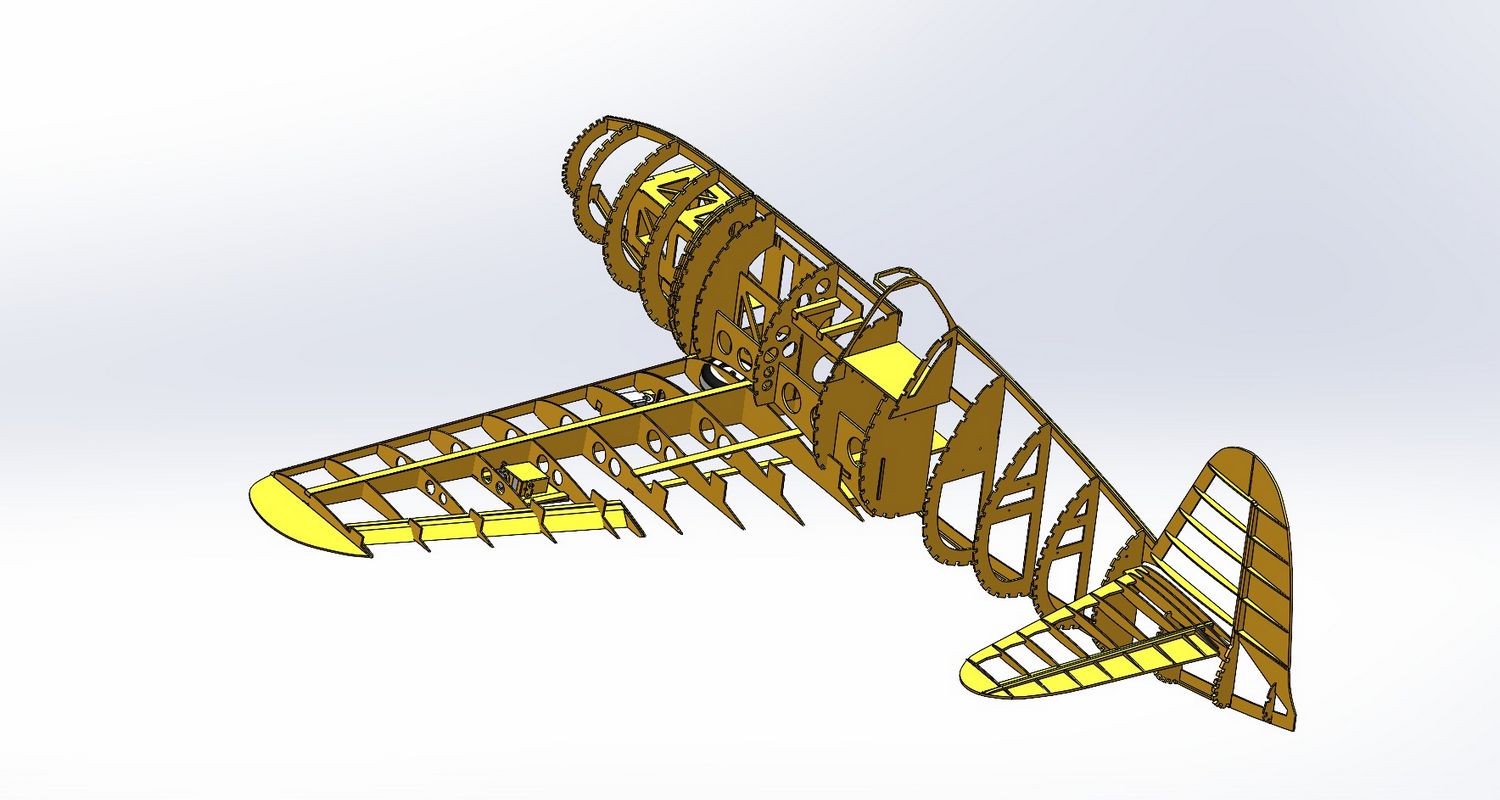

Vues 3D

•
  Télécharger — Vue 3D

  JPG · 137,0 Ko

•
  Télécharger — Vue 3D

  JPG · 169,1 Ko

•
  Télécharger — Vue 3D

  JPG · 117,5 Ko

Plans encartés

•

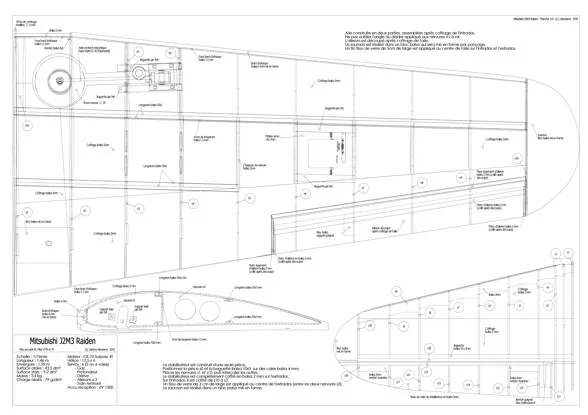

  Télécharger — Plan encarté - Planche 1

  TIF · 1,1 Mo

•

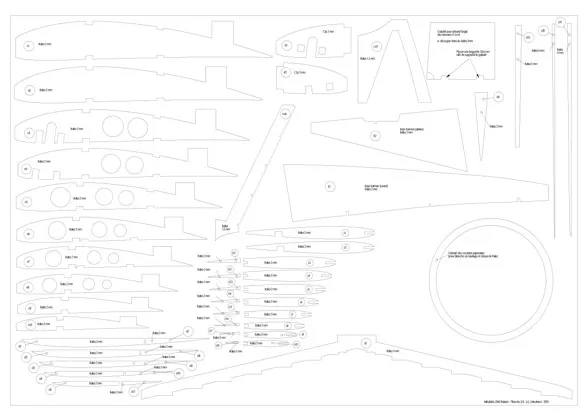

  Télécharger — Plan encarté - Planche 2

  TIF · 680,6 Ko

•

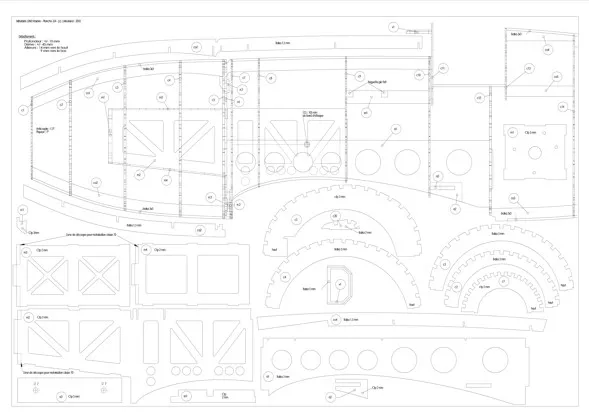

  Télécharger — Plan encarté - Planche 3

  TIF · 959,2 Ko

•

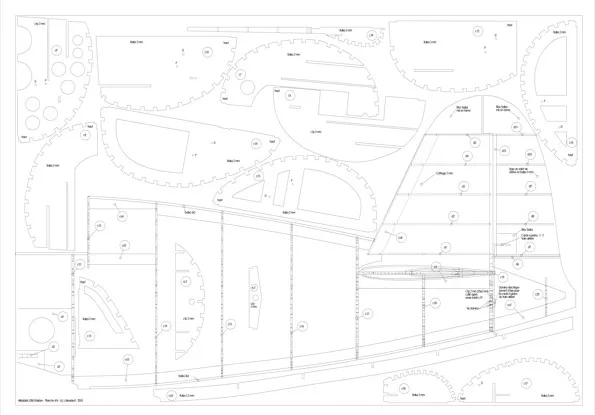

  Télécharger — Plan encarté - Planche 4

  TIF · 867,1 Ko

•

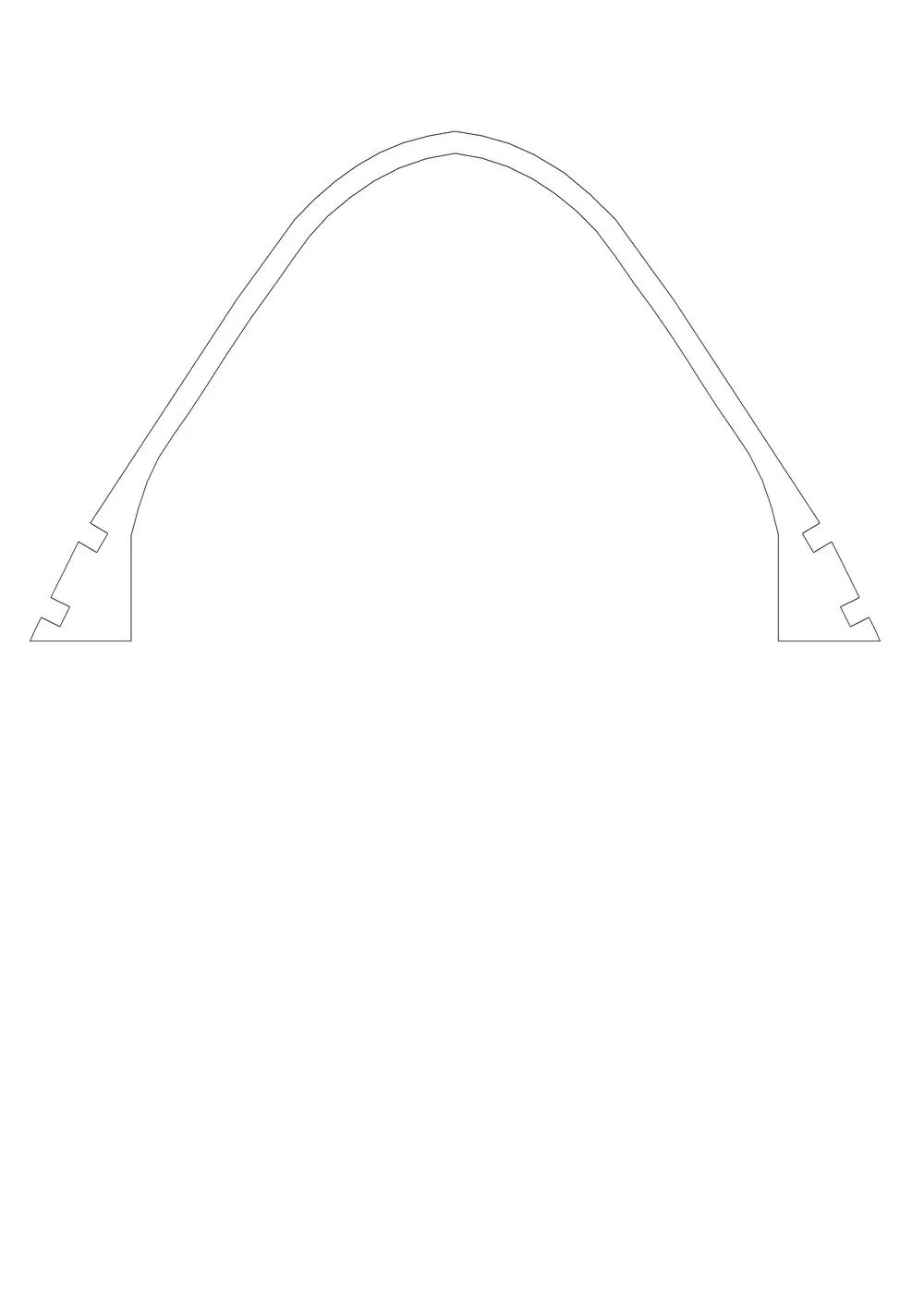

  Télécharger — Plan encarté - Planche 5 (arceau de cockpit C11)

  TIF · 460,4 Ko

Notices de construction

•

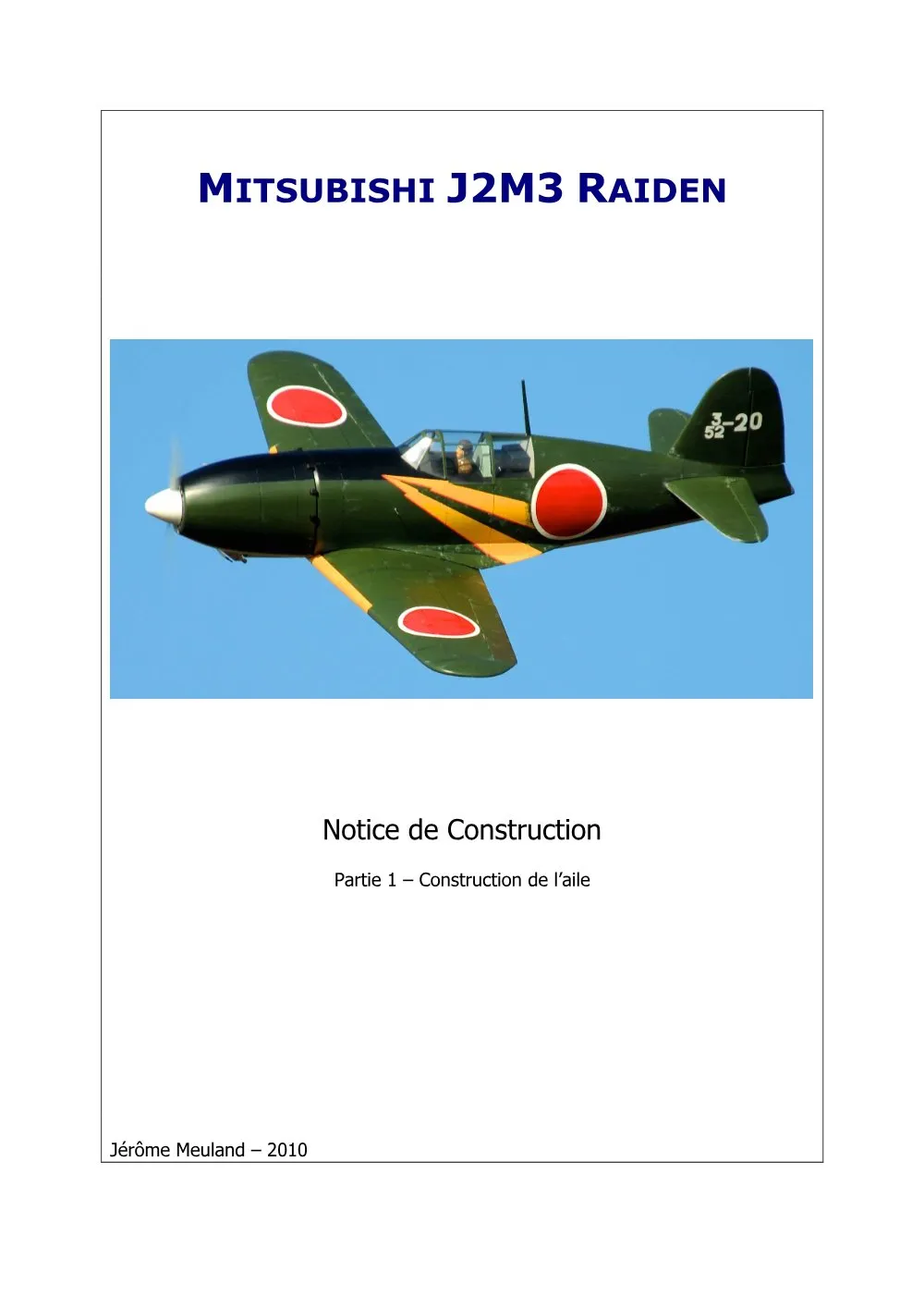

  Télécharger — Notice de construction - Partie 1

  PDF · 2,5 Mo

•
  Télécharger — Notice de construction - Partie 2

  PDF · 719,8 Ko

•
  Télécharger — Notice de construction - Partie 3

  PDF · 5,6 Mo

Articles

•

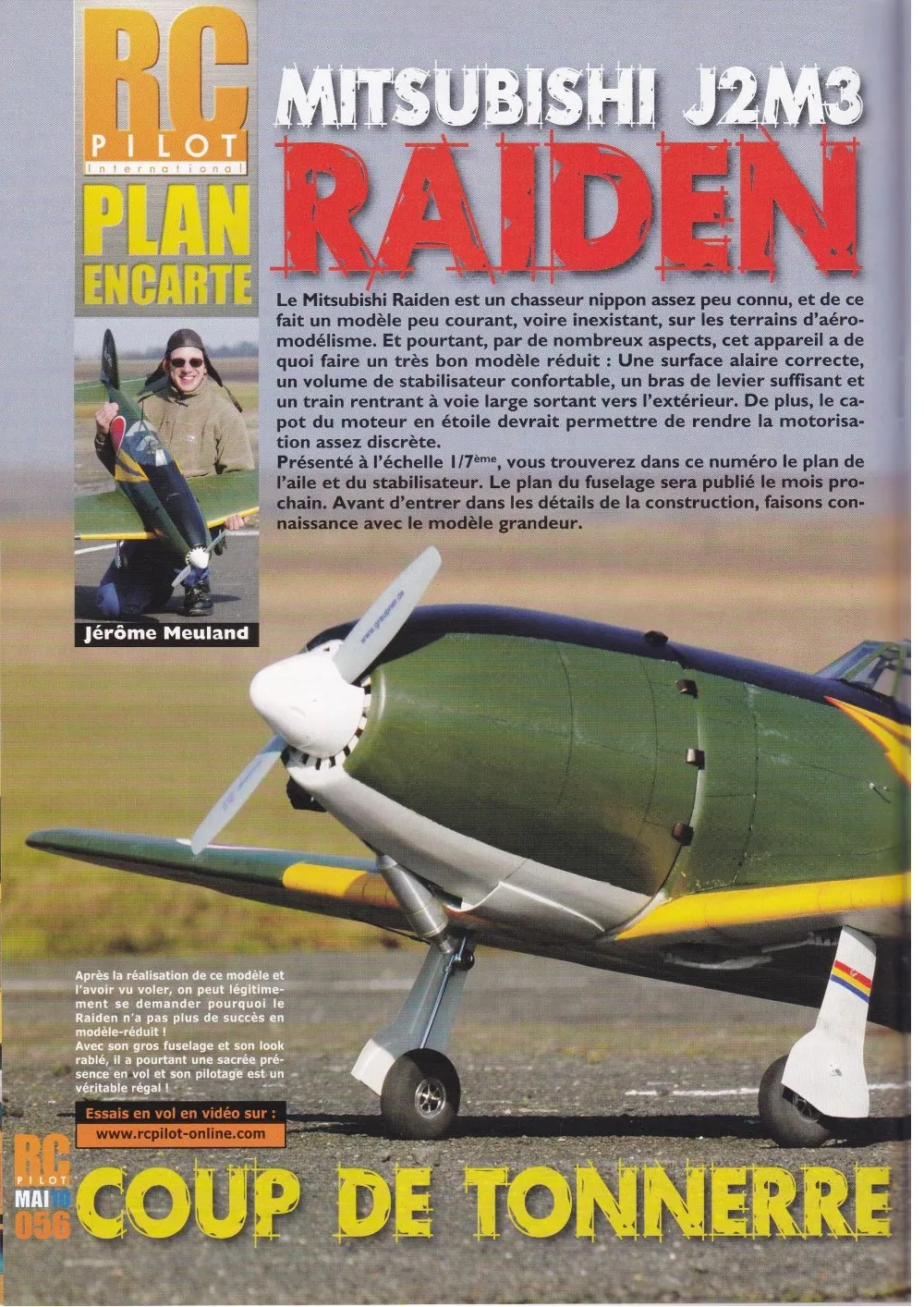

  Télécharger — Article publié dans RC Pilot

  PDF · 11,9 Mo

Références des peintures

• Vert

  50 % Revell 69 + 50 % Revell 39

• Gris

  75 % Revell 5 + 25 % Revell 76

• Rouge

  Humbrol 60

• Jaune

  Revell 15

Vernis

Syntilor polyuréthane transparent mat

Teintes indicatives : se référer au nuancier du fabricant.

Références utiles à la construction

•

  Mitsubishi J2M Raiden Jack

  Collection :

  Yellow Series - Mushroom Model Magazine Special

  Numéro :

  6110

  Auteur :

  Robert Peczkowski
