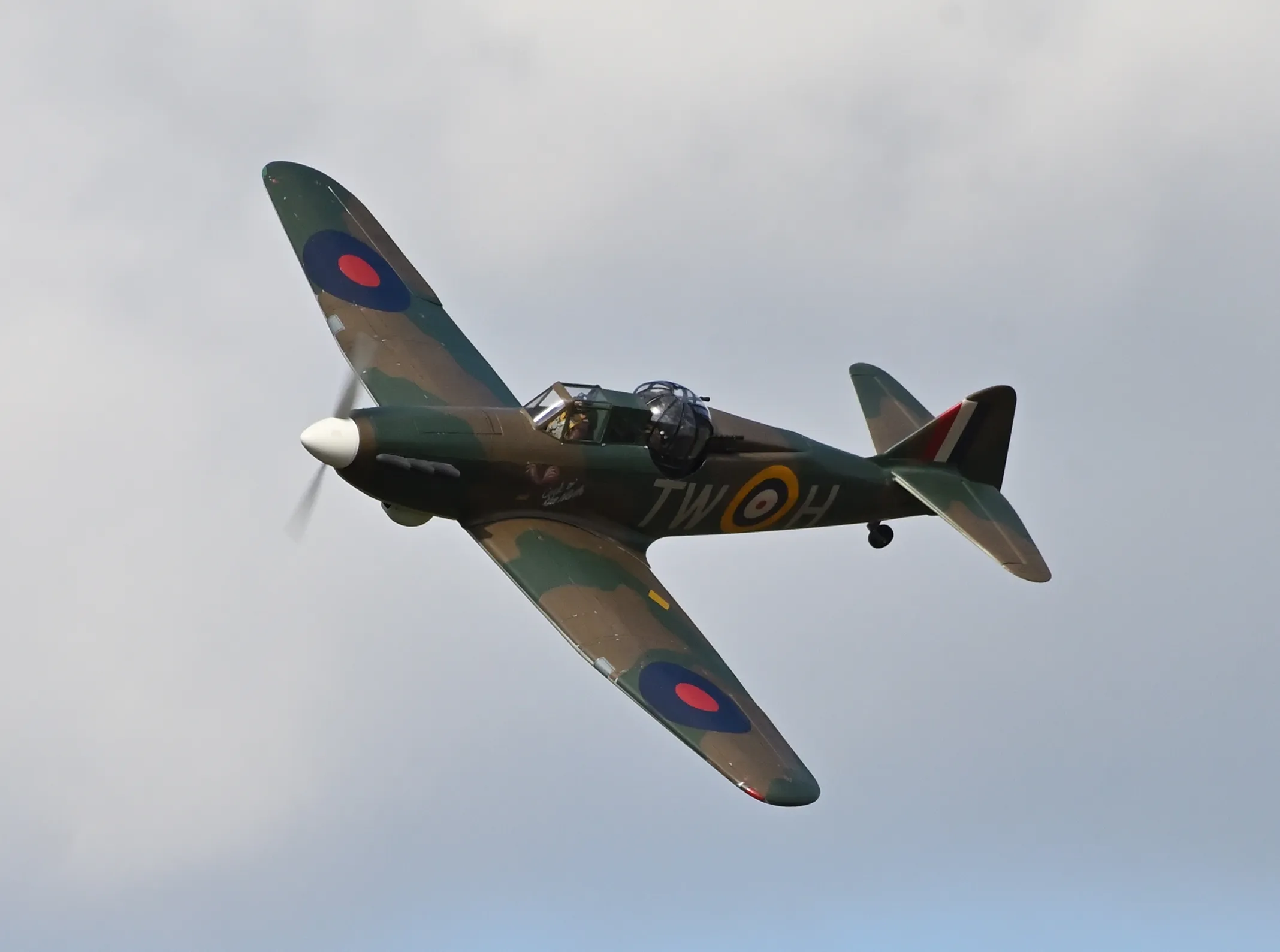

Boulton Paul Defiant

Photos

Parutions

•

  Modèle Magazine n°891 (2025)

•

  Modèle Magazine n°893 (2026)

Caractéristiques

Envergure

1 700 mm

Longueur

1 550 mm

Masse

4 300 g

Échelle

1/7,5

Profil d'aile

NACA 4417 → NACA 4415

Année de conception

2023

Conception et réalisation

Jérôme Meuland

Surface Alaire

48,94 dm²

Charge Alaire

88g/dm²

Motorisation

XPower XC5025/16

Contrôleur

Wasabi Pro 125

Hélice

APC-E 15x8

Nombre de voies

14 voies

Servos

11 servos et train rentrant électrique

Train rentrant

JP Hobby ER-008 (recommandé) ou E-Flite 90-120

Vues 3D

•

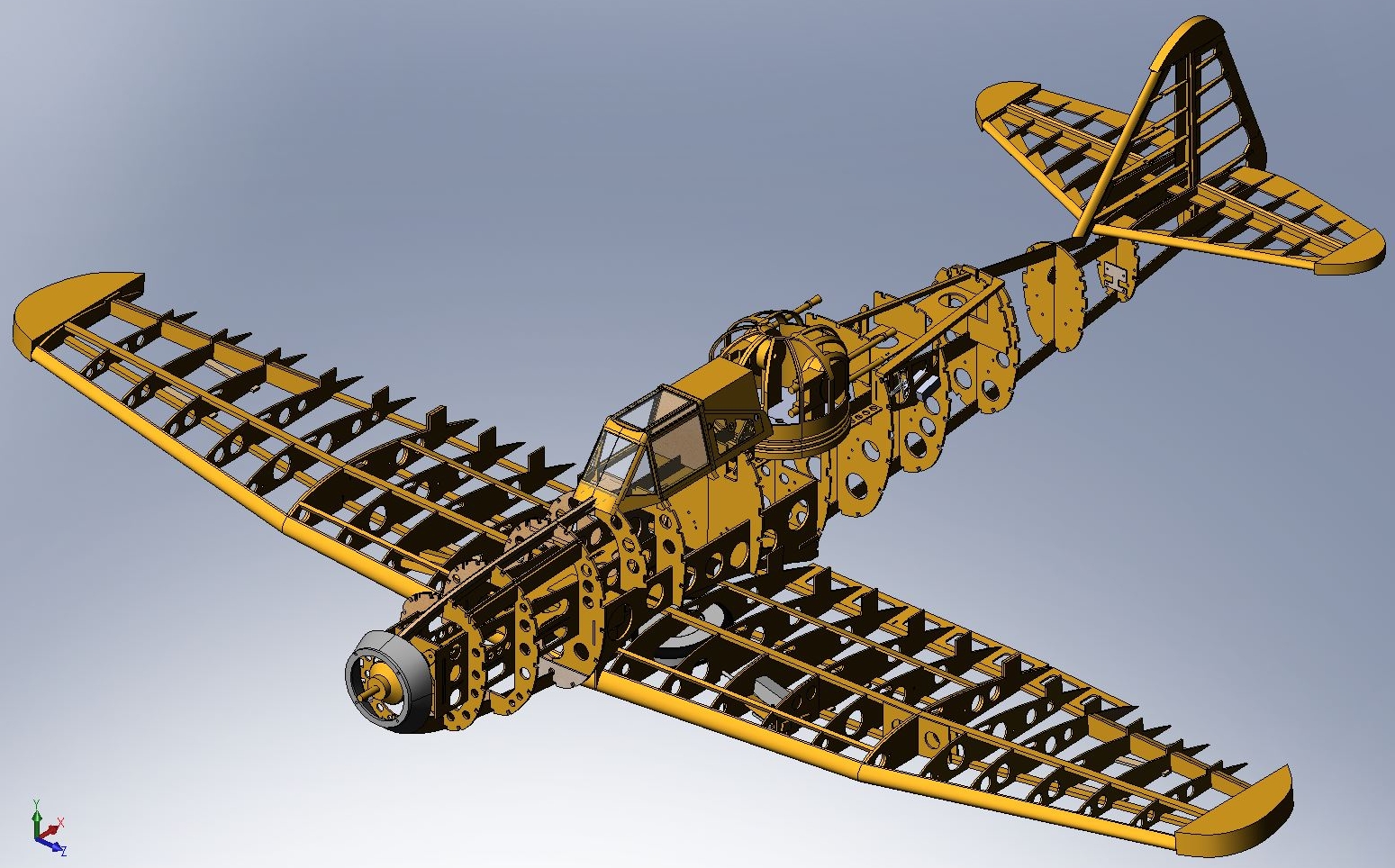

  Télécharger — Vue 3D - 3/4 avant

  JPG · 788,1 Ko

•

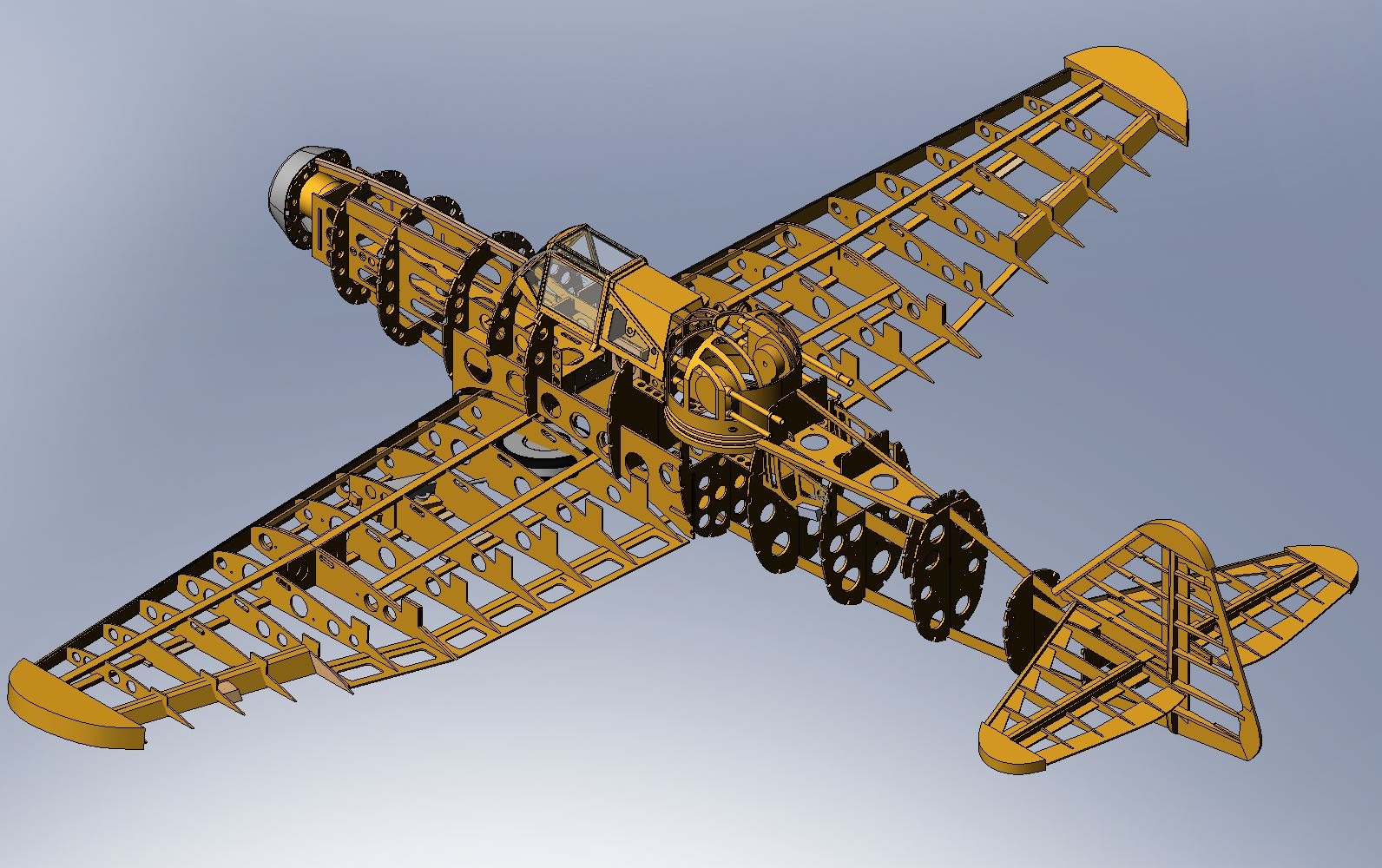

  Télécharger — Vue 3D - 3/4 arrière

  JPG · 844,6 Ko

Notices de construction

•

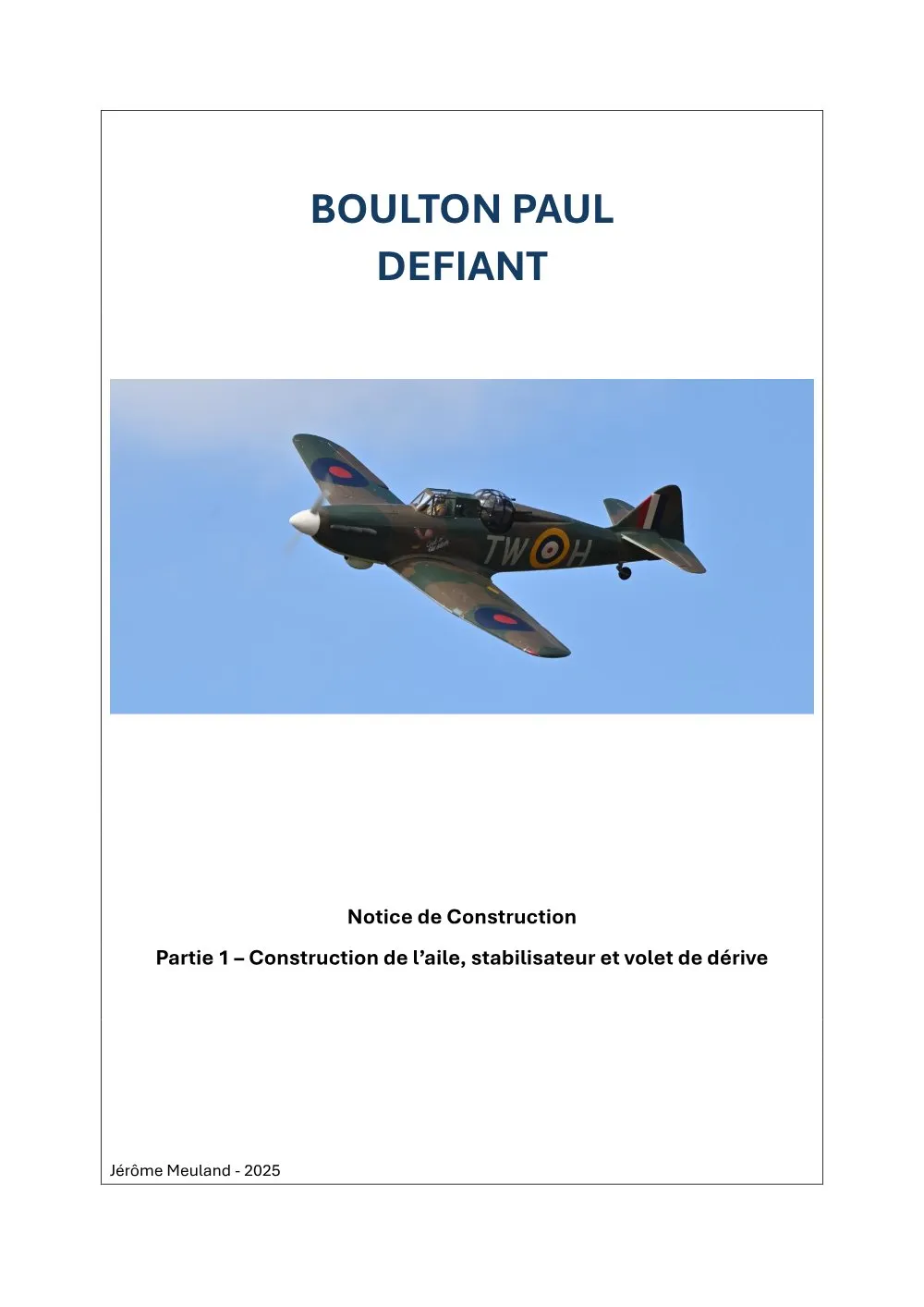

  Télécharger — Notice de construction - Partie 1

  PDF · 10,1 Mo

•

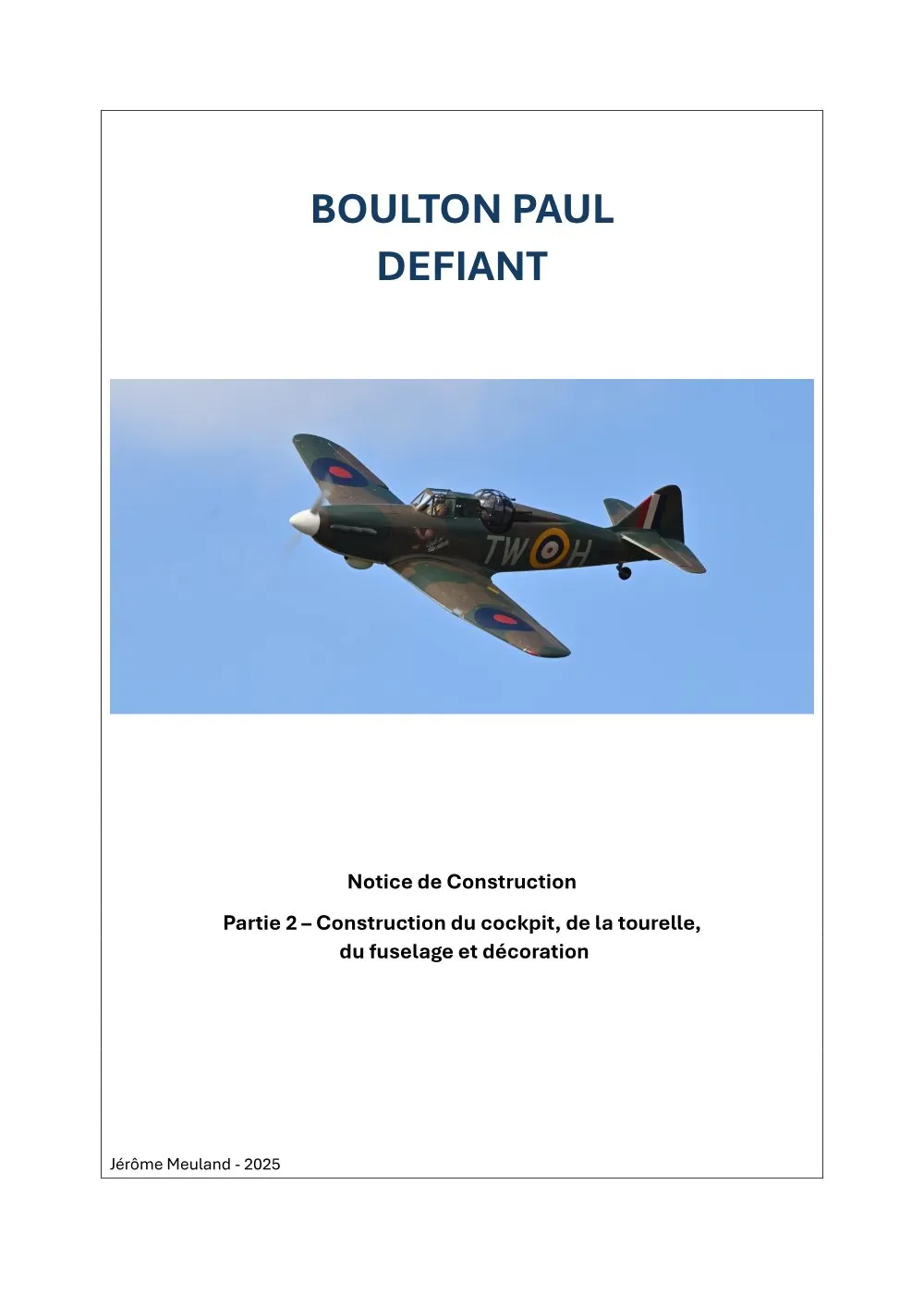

  Télécharger — Notice de construction - Partie 2

  PDF · 13,0 Mo

Pièces 3D à imprimer

Pièces 3D intégrées dans la cellule

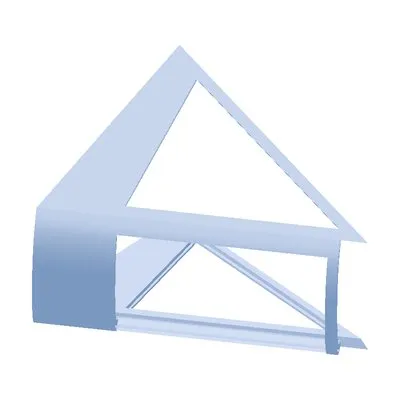

• ic1Cockpit avant

  Quantité : 1 · STL · 425,8 Ko

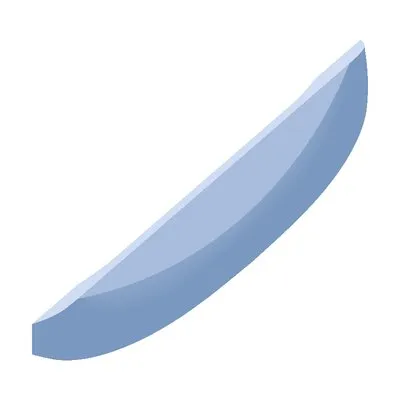

• ic2Cockpit cadre avant

  Quantité : 1 · STL · 8,1 Mo

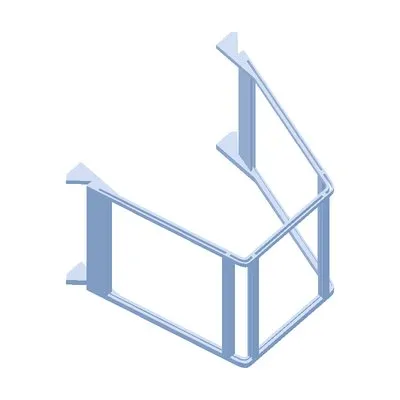

• ic3Cockpit milieu

  Quantité : 1 · STL · 532,8 Ko

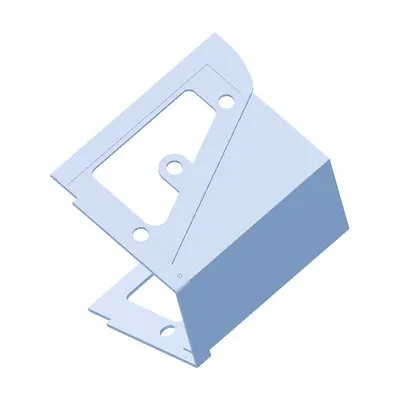

• ic4Cockpit arrière

  Quantité : 1 · STL · 2,9 Mo

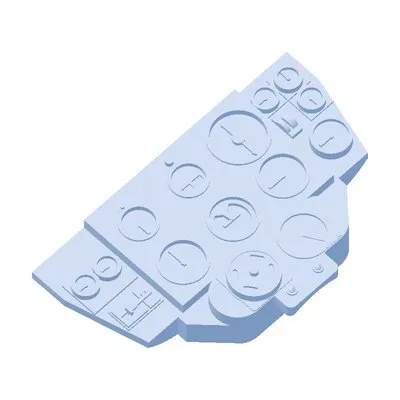

• ic5Cockpit tableau de bord

  Quantité : 1 · STL · 22,9 Mo

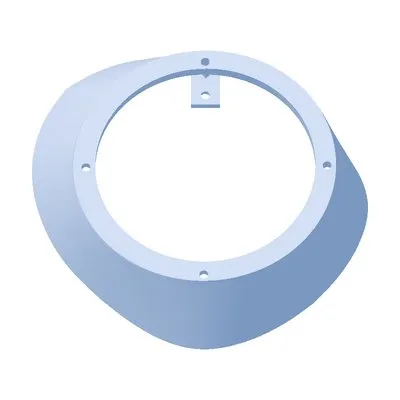

• if1Capot moteur

  Quantité : 1 · STL · 13,5 Mo

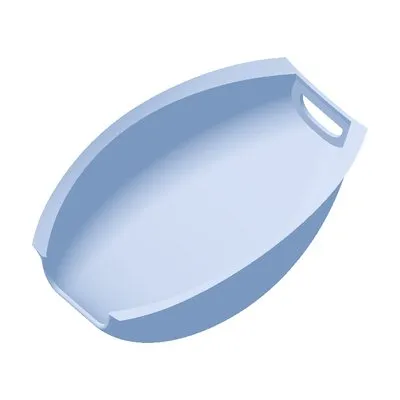

• if2Radiateur avant

  Quantité : 1 · STL · 32,5 Mo

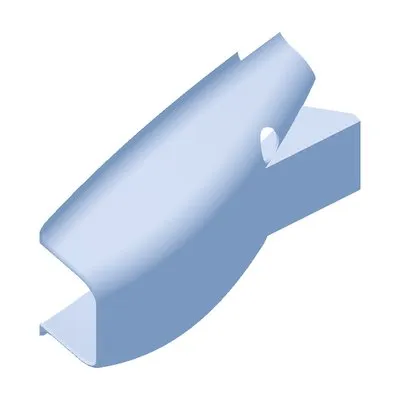

• if3Radiateur aile

  Quantité : 1 · STL · 39,8 Mo

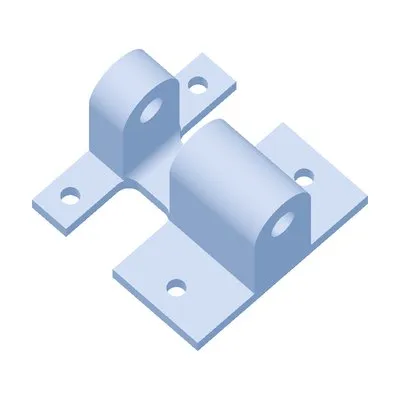

• ir1Train arrière - Support

  Quantité : 1 · STL · 1,2 Mo

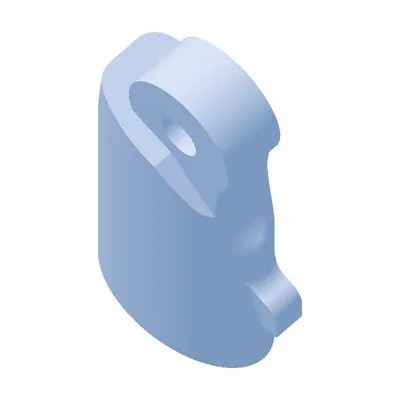

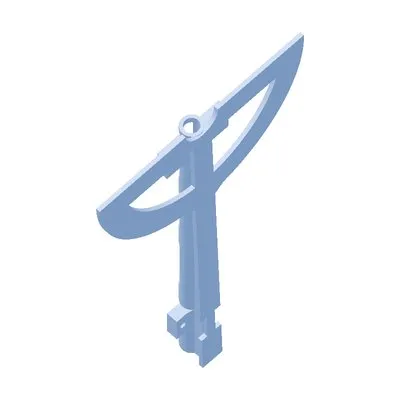

• ir2Train arrière - Jambe partie 1

  Quantité : 1 · STL · 21,4 Mo

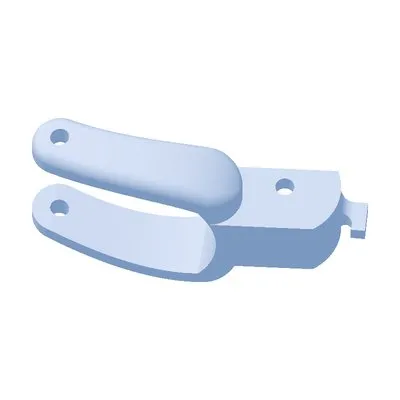

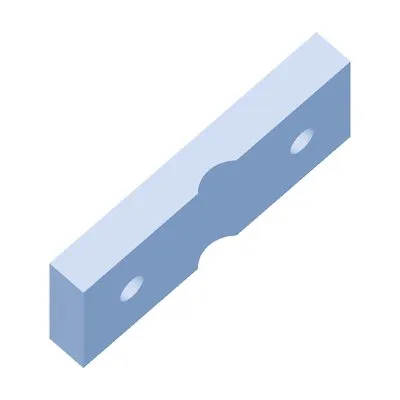

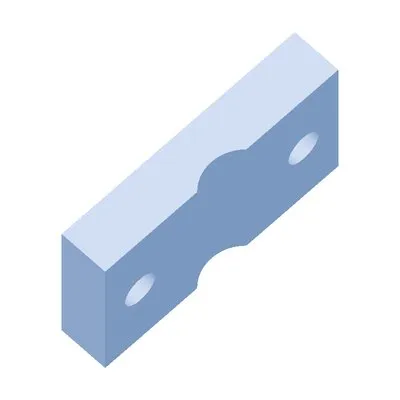

• ir3Train arrière - Jambe partie 2

  Quantité : 1 · STL · 43,8 Mo

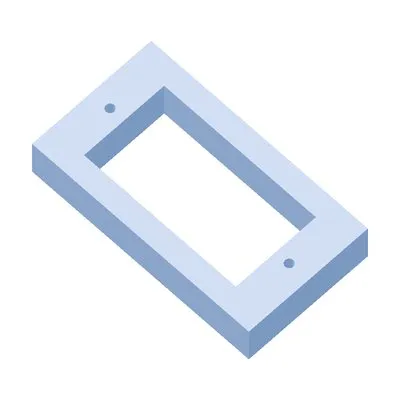

• is1Tourelle - Support servo - partie 1

  Quantité : 1 · STL · 283,3 Ko

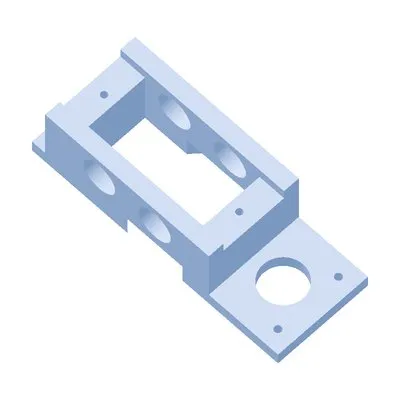

• is2Tourelle - Support servo - partie 2

  Quantité : 1 · STL · 1,6 Mo

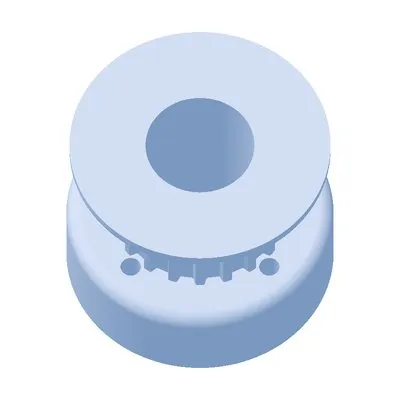

• is3Tourelle - Pignon servo

  Quantité : 1 · STL · 27,6 Mo

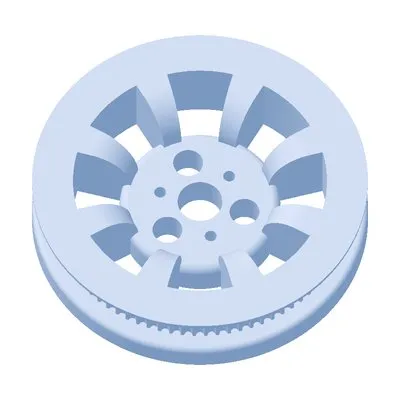

• is4Tourelle - Pignon tourelle

  Quantité : 1 · STL · 43,9 Mo

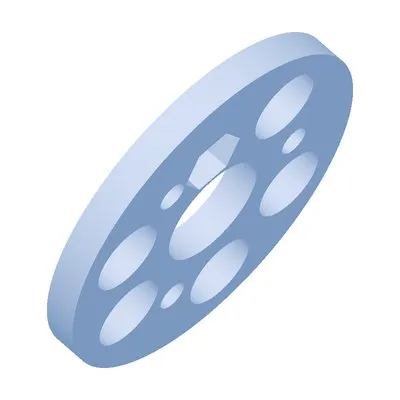

• is5Tourelle - Rondelle milieu

  Quantité : 1 · STL · 1,4 Mo

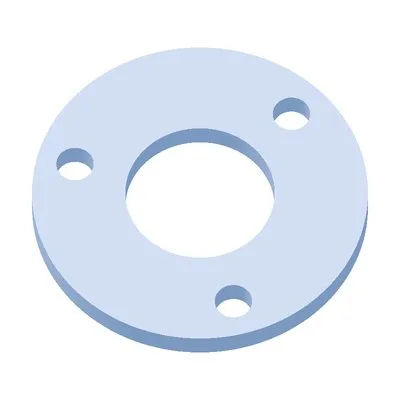

• is6Tourelle - Rondelle serrage

  Quantité : 1 · STL · 703,8 Ko

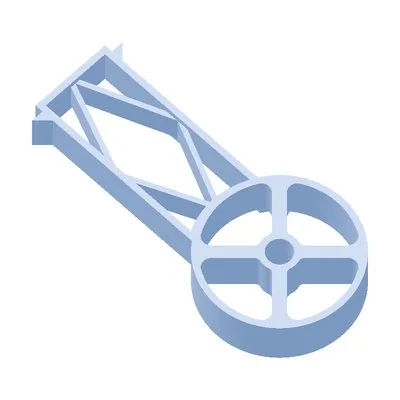

• it1aTourelle - Canon - Pied - Droit

  Quantité : 1 · STL · 1 011,4 Ko

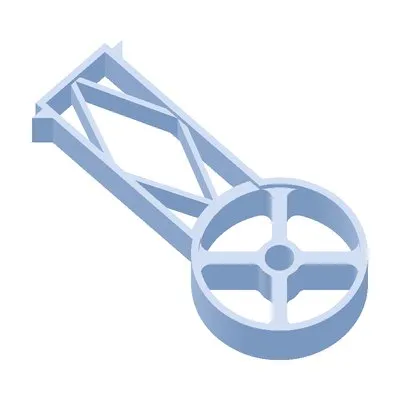

• it1bTourelle - Canon - Pied - Gauche

  Quantité : 1 · STL · 1 011,4 Ko

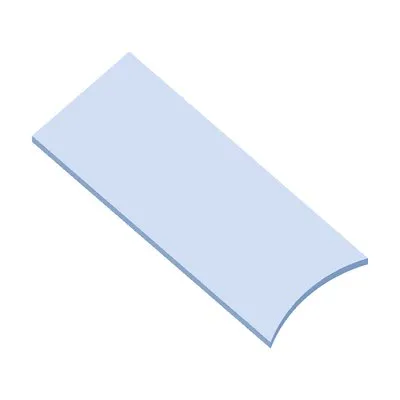

• it2Tourelle - Canon - Pied - Habillage bas - extérieur

  Quantité : 2 · STL · 21,4 Ko

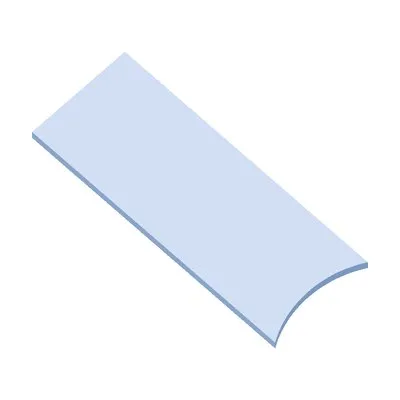

• it2bTourelle - Canon - Pied - Habillage bas - intérieur

  Quantité : 2 · STL · 24,9 Ko

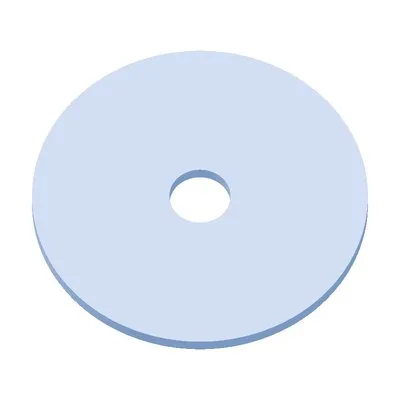

• it3Tourelle - Canon - Pied - Habillage haut

  Quantité : 2 · STL · 281,3 Ko

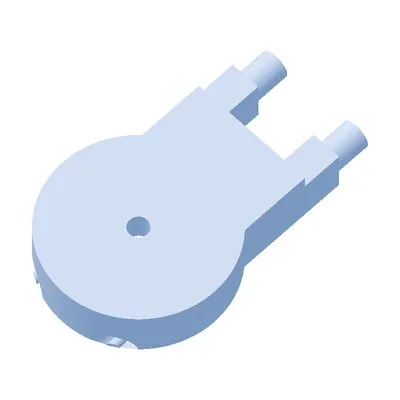

• it4Tourelle - Canon - Corps

  Quantité : 2 · STL · 14,5 Mo

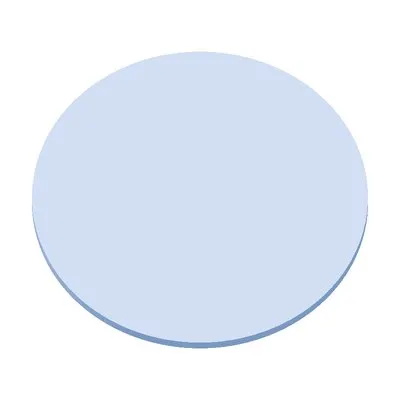

• it5Tourelle - Canon - Corps - Habillage avant

  Quantité : 2 · STL · 140,7 Ko

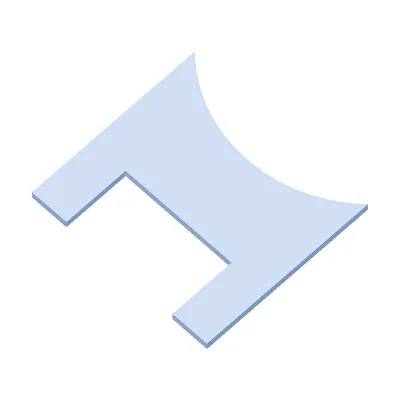

• it6Tourelle - Canon - Corps - Habillage arrière

  Quantité : 2 · STL · 35,8 Ko

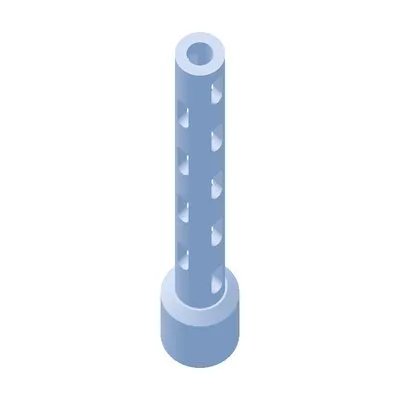

• it7Tourelle - Canon - Fût partie 1

  Quantité : 4 · STL · 5,2 Mo

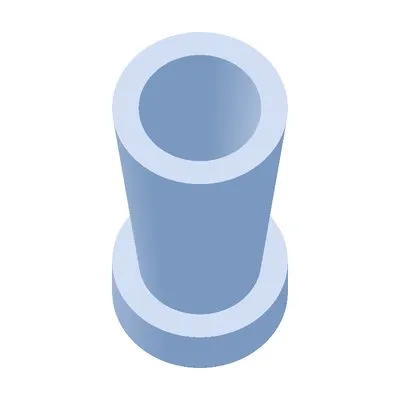

• it8Tourelle - Canon - Fût partie 2

  Quantité : 4 · STL · 492,3 Ko

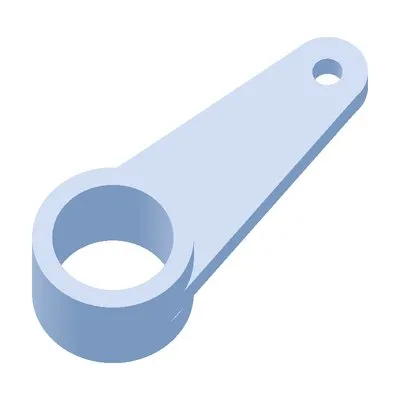

• it9Tourelle - Canon - Guignol

  Quantité : 1 · STL · 563,6 Ko

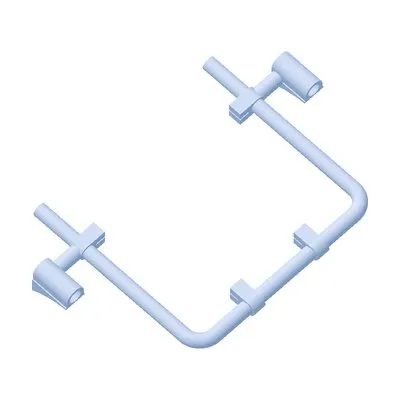

• it10Tourelle - Support blindage

  Quantité : 1 · STL · 27,0 Mo

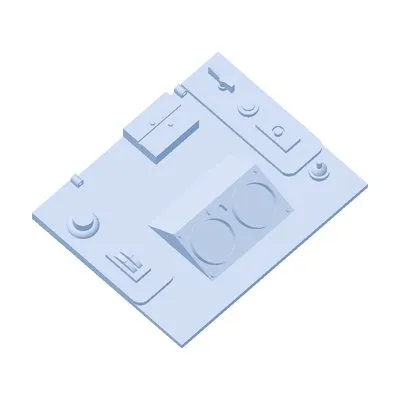

• it11Tourelle - Panneau de commande

  Quantité : 1 · STL · 22,9 Mo

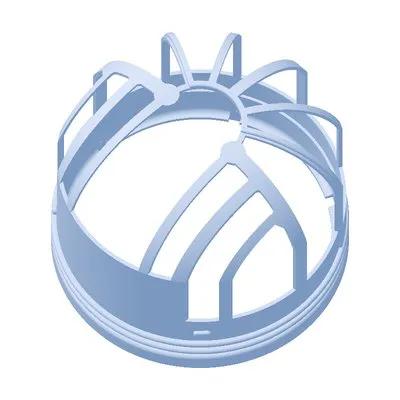

• it12Tourelle - Dôme

  Quantité : 1 · STL · 128,7 Mo

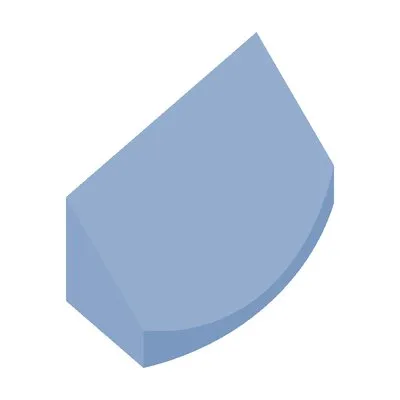

• ith1Fuselage - Trappe accus - Renfort ouverture

  Quantité : 1 · STL · 67,5 Ko

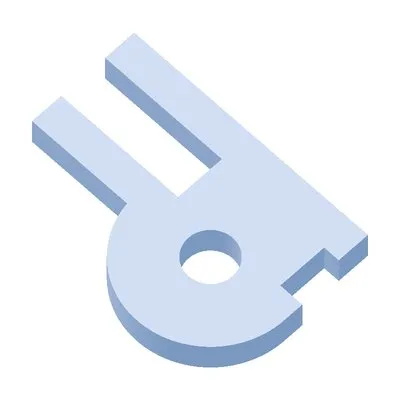

• ita0Trappe arrière - Axe - Couple

  Quantité : 2 · STL · 210,2 Ko

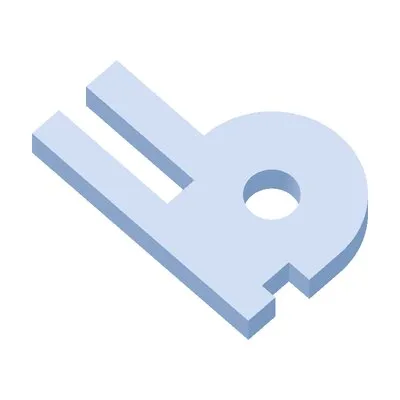

• ita1Trappe arrière - Axe - Trappe

  Quantité : 2 · STL · 213,4 Ko

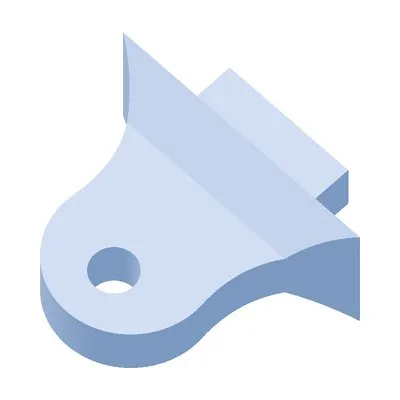

• ita2Trappe arrière - Guignol

  Quantité : 1 · STL · 312,9 Ko

• itr1Pantalon de train - partie 1 (modèle E-Flite)

  Quantité : 2 · STL · 1,7 Mo

• itr2Pantalon de train - partie 2 (modèle E-Flite)

  Quantité : 2 · STL · 320,2 Ko

• itr3Pantalon de train - partie 3 (modèle E-Flite)

  Quantité : 2 · STL · 320,2 Ko

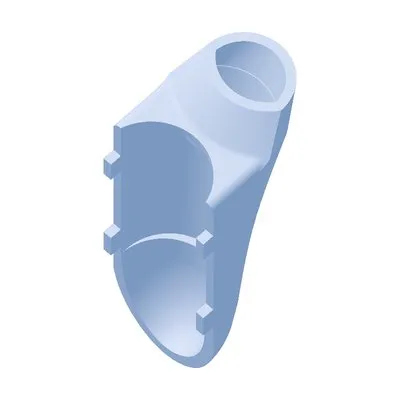

• iec1Pipe d'échappement 1 et 2

  Quantité : 4 · STL · 35,2 Mo

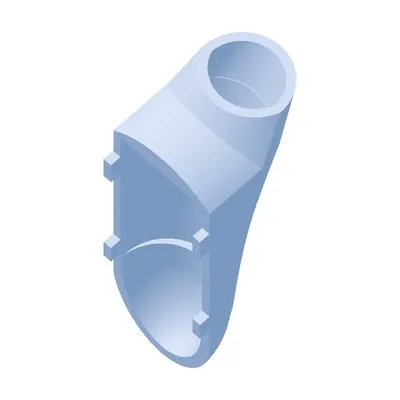

• iec2Pipe d'échappement 3

  Quantité : 4 · STL · 27,6 Mo

Moules imprimés 3D pour la réalisation des vitrages (rhodoïd thermoformé)

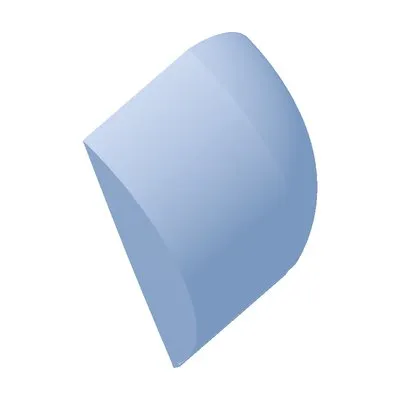

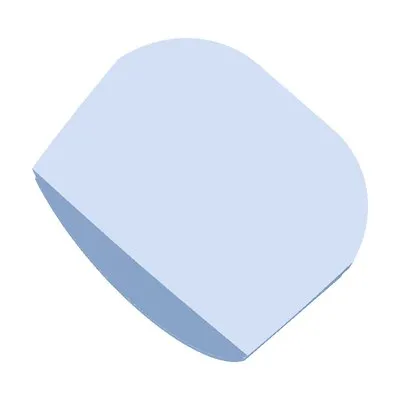

• im1Moule vitrage tourelle - partie 1

  Quantité : 1 · STL · 18,0 Mo

• im2Moule vitrage tourelle - partie 2

  Quantité : 1 · STL · 8,2 Mo

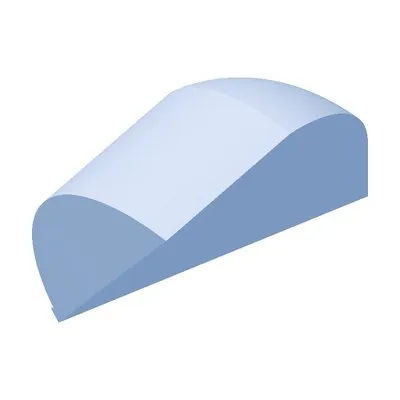

• im3Moule vitrage tourelle - partie 3

  Quantité : 1 · STL · 8,2 Mo

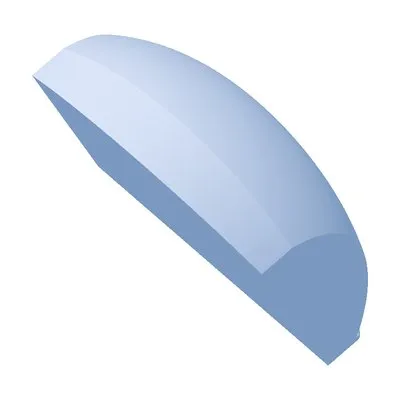

• im4Moule vitrage tourelle - partie 4

  Quantité : 1 · STL · 12,3 Mo

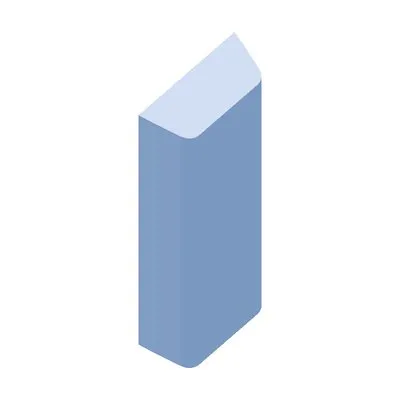

• im5Moule vitrage cockpit

  Quantité : 1 · STL · 80,4 Ko

Cales imprimées 3D pour coffrage stabilisateur

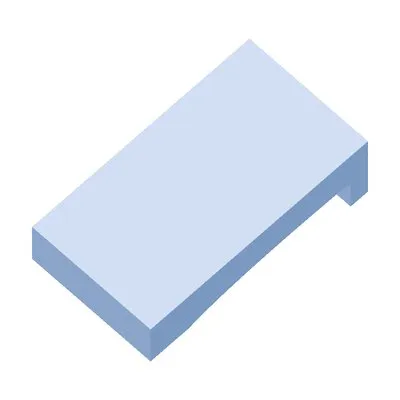

• ics1Cale pour coffrage stabilisateur - Droite

  Quantité : 1 · STL · 19,4 Ko

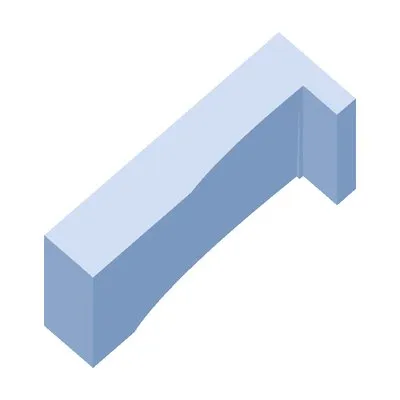

• ics2Cale pour coffrage stabilisateur - Gauche

  Quantité : 1 · STL · 19,4 Ko

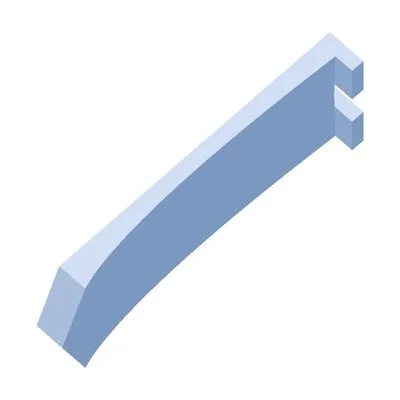

• ics3Cale pour coffrage stabilisateur - Milieu

  Quantité : 1 · STL · 40,6 Ko

Décalcomanies

•

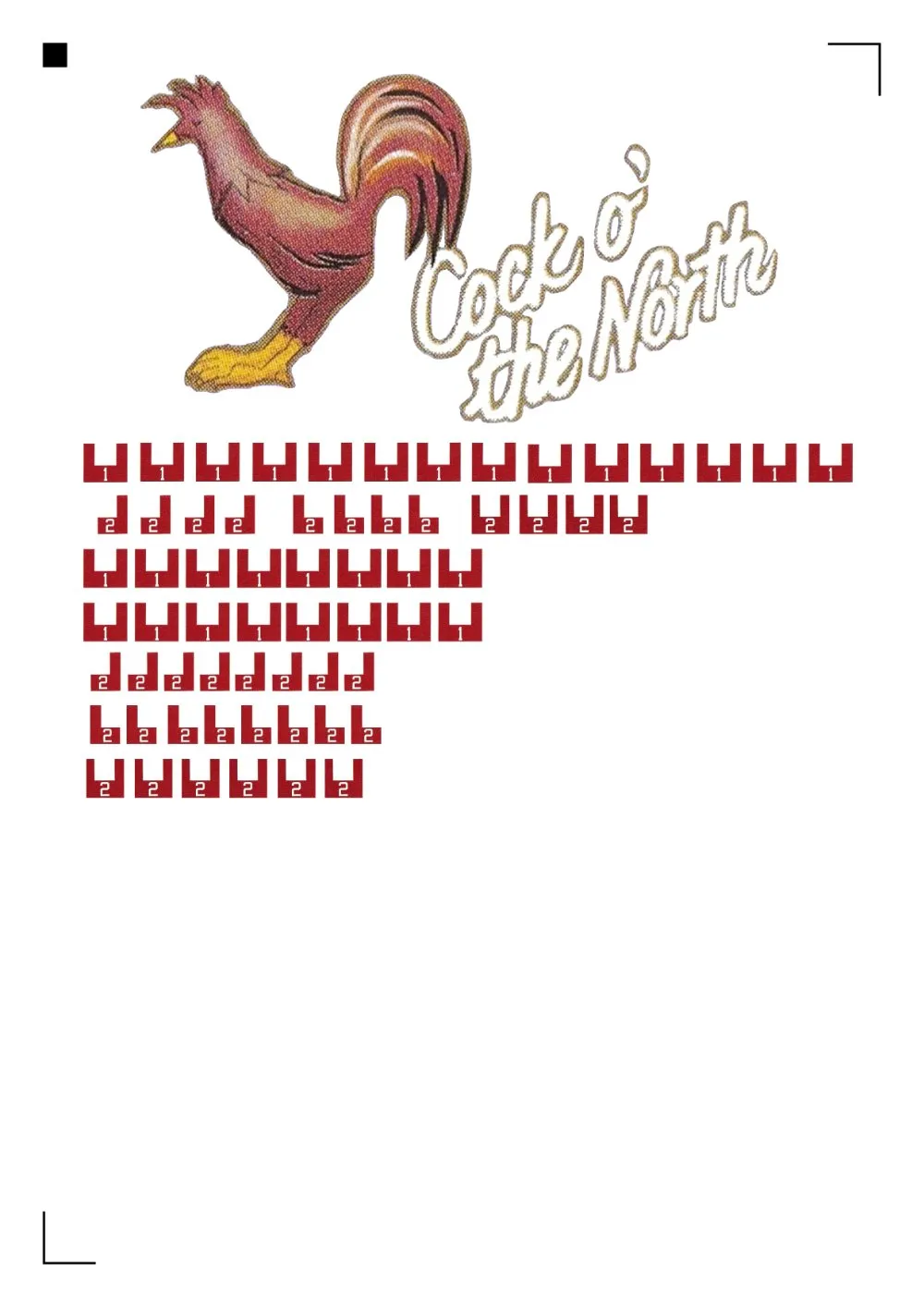

  Télécharger — Décalcomanies - Papier blanc

  PDF · 2,0 Mo

•

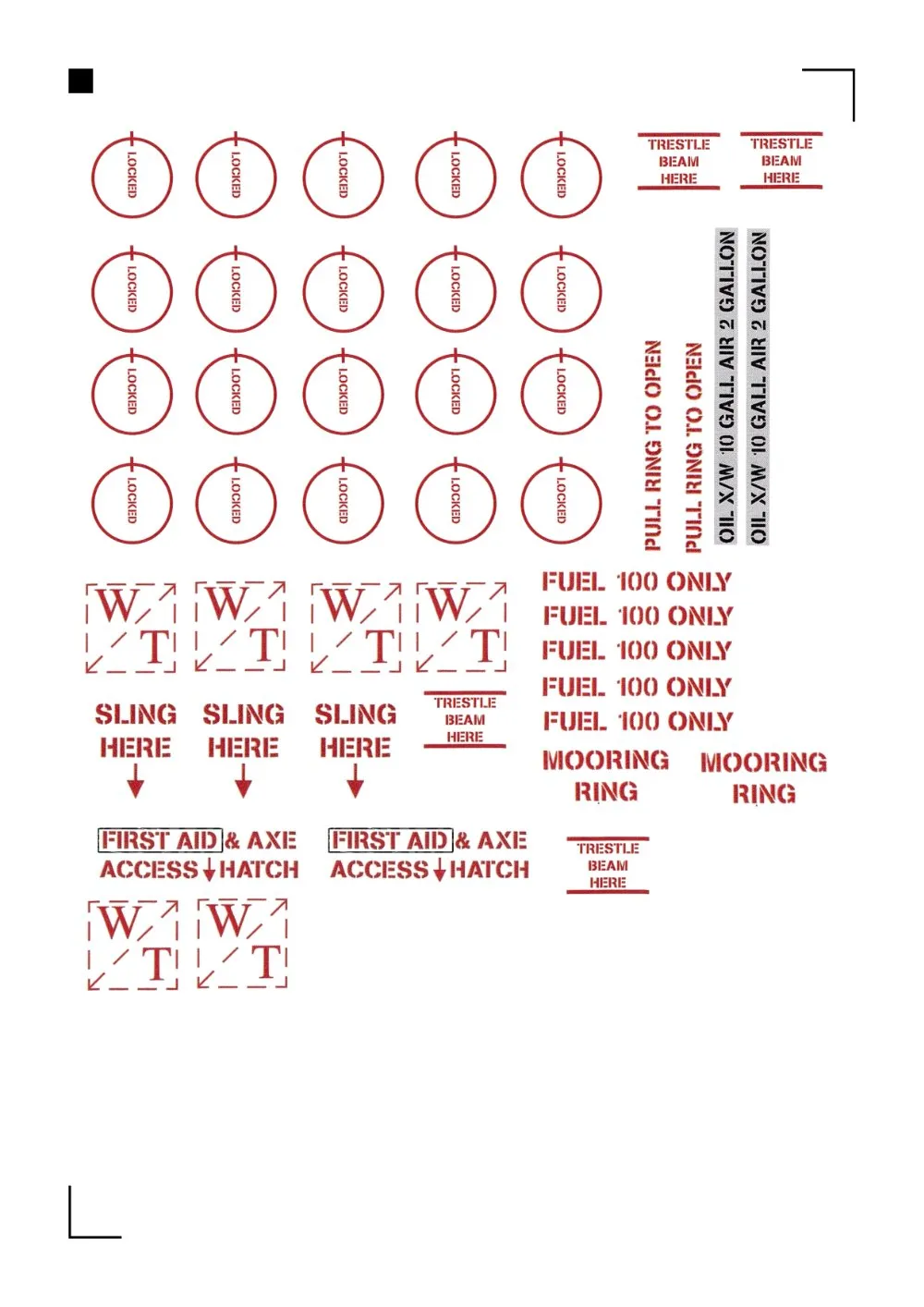

  Télécharger — Décalcomanies - Papier transparent

  PDF · 2,0 Mo

Pochoirs de mise en peinture

•

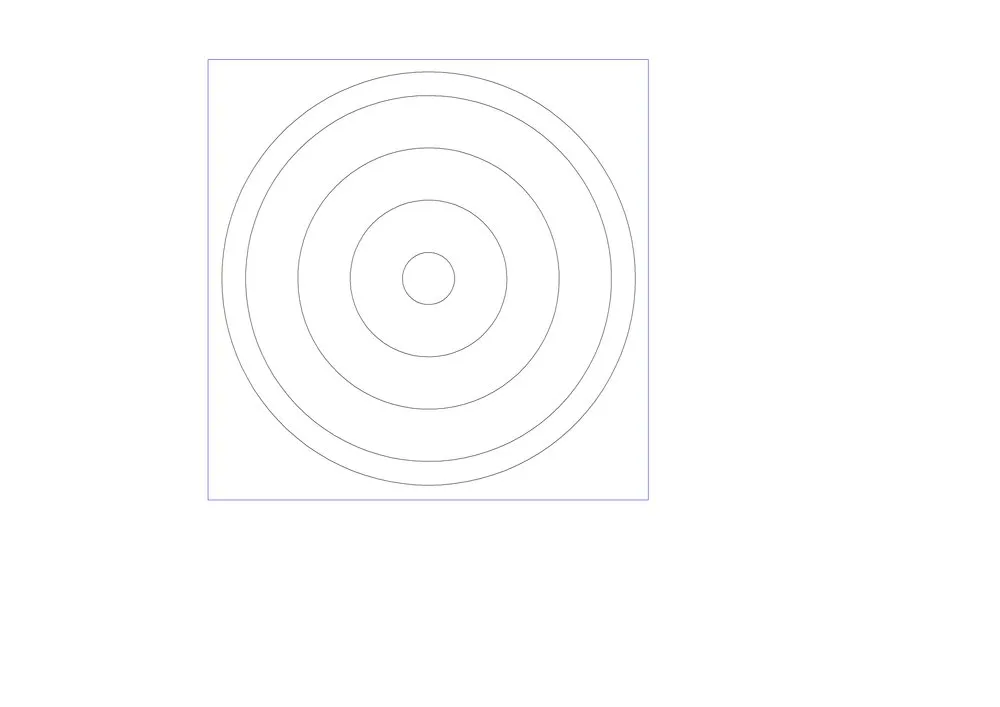

  Télécharger — Gabarit cocarde latérale (A4)

  TIF · 890,3 Ko

  Télécharger — Gabarit cocarde latérale (fichier Silhouette Studio)

  Silhouette Studio · 88,7 Ko

•

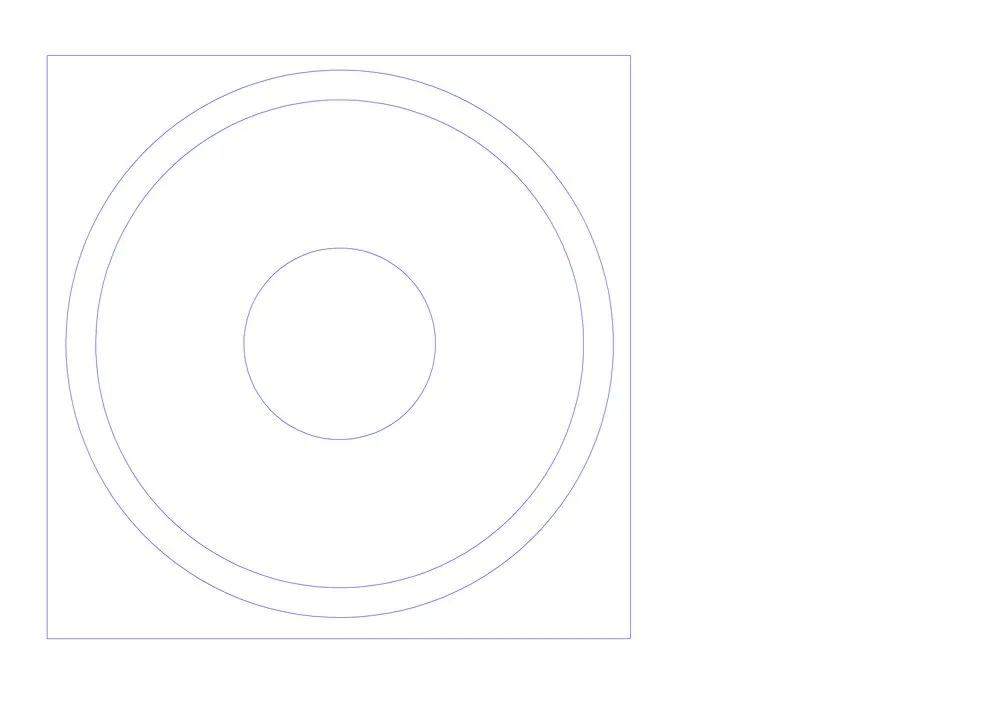

  Télécharger — Gabarit cocarde dessus (A3)

  TIF · 996,3 Ko

  Télécharger — Gabarit cocarde dessus (fichier Silhouette Studio)

  Silhouette Studio · 76,2 Ko

•

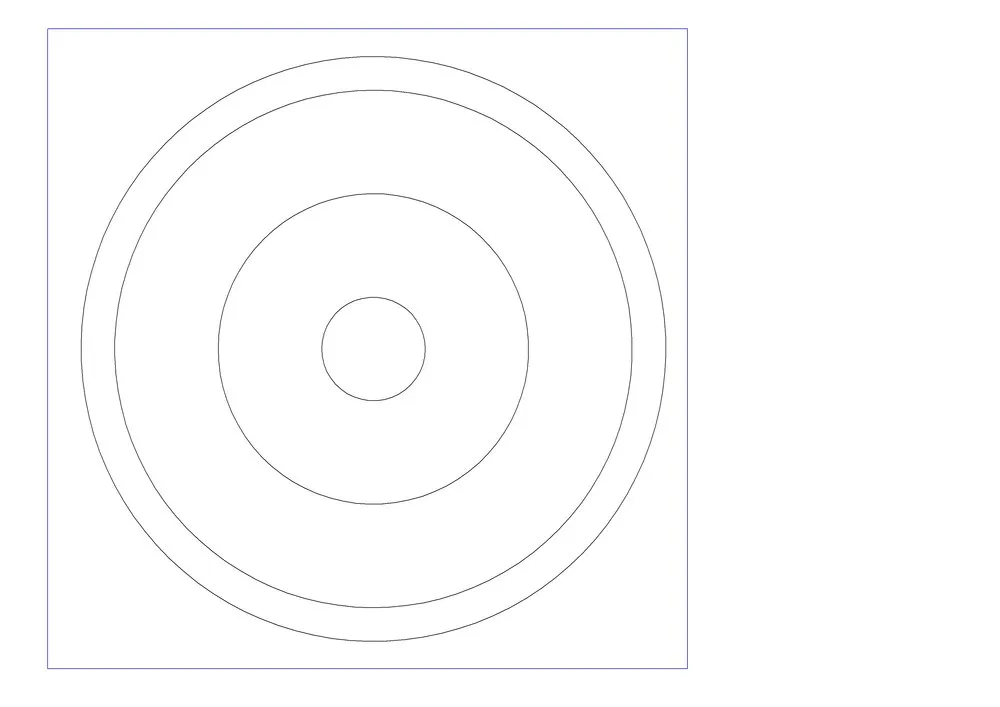

  Télécharger — Gabarit cocarde dessous (A3)

  TIF · 483,4 Ko

  Télécharger — Gabarit cocarde dessous (fichier Silhouette Studio)

  Silhouette Studio · 83,8 Ko

•

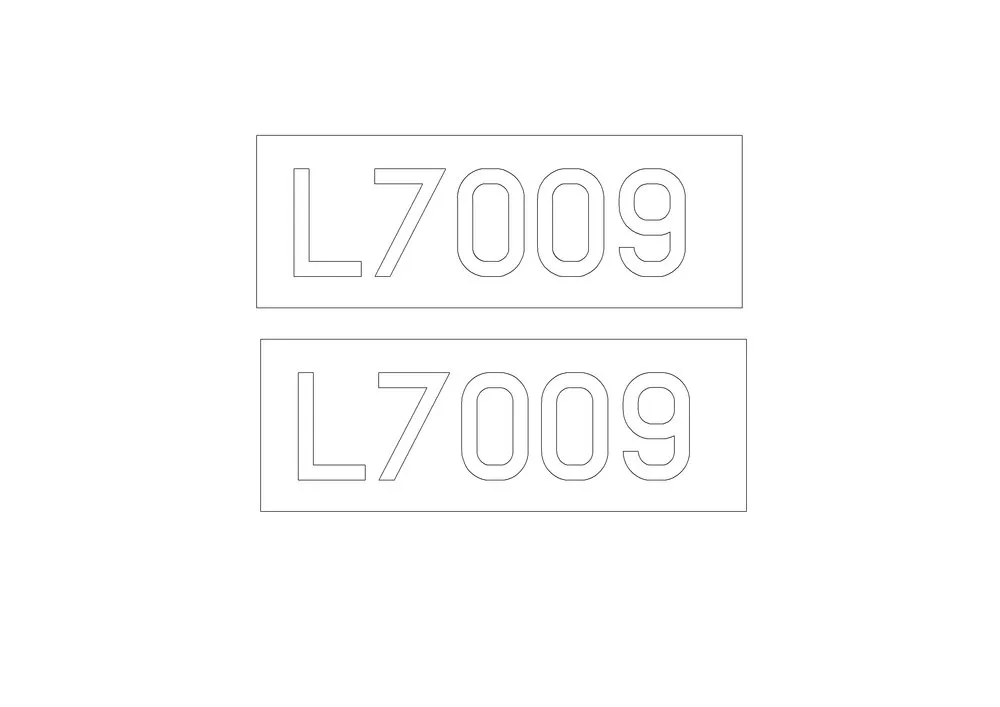

  Télécharger — Gabarit L7009 (A4)

  TIF · 440,6 Ko

  Télécharger — Gabarit L7009 (fichier Silhouette Studio)

  Silhouette Studio · 96,7 Ko

•

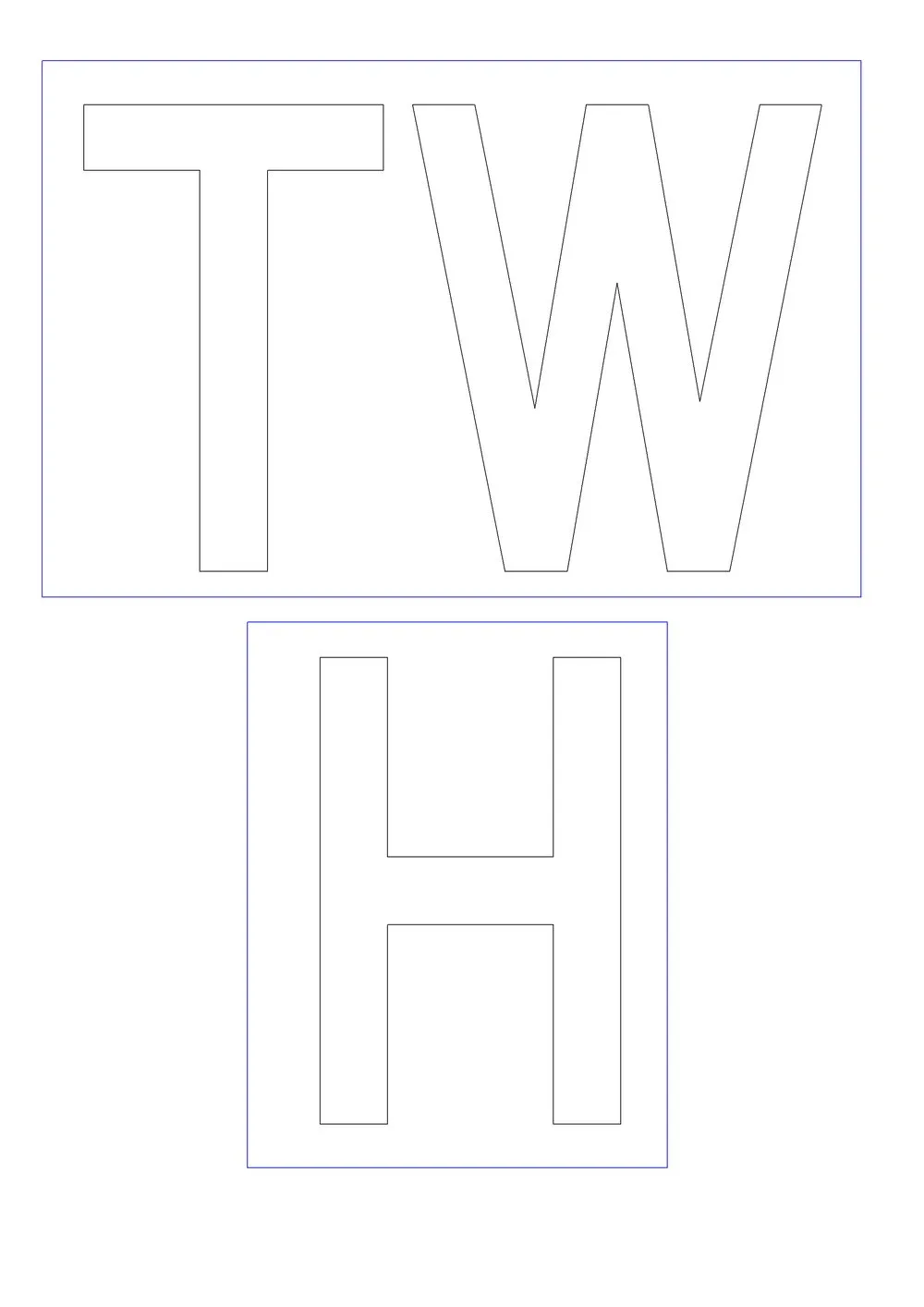

  Télécharger — Gabarit TWH (A4)

  TIF · 518,8 Ko

  Télécharger — Gabarit TWH (fichier Silhouette Studio)

  Silhouette Studio · 83,5 Ko

Références des peintures

Camouflage

• Vert

  Humbrol 30

• Marron

  Humbrol 29

• Gris Beige

  Humbrol 90

Marquage et insignes

• Jaune

  Humbrol 24

• Bleu

  Humbrol 15

• Blanc

  Humbrol 34

• Rouge

  Humbrol 60

• Gris

  Humbrol 129

Teintes indicatives : se référer au nuancier du fabricant.

Références utiles à la construction

•

  The Boulton Paul Defiant - A Technical Guide

  Collection :

  Airframe Detail No.5 - Valiant Wings Publishing

  Auteur :

  Richard A. Franks

•

  Boulton Paul Defiant Mk.1

  Maquette Airfix 1:48
