Avic
L’Avic est un avion de transition aile basse sans dièdre permettant d’appréhender la voltige aérienne. Le plan de cet appareil a été publié au format plan encarté dans le magazine RC Pilot numéro 44 de Juillet 2007.

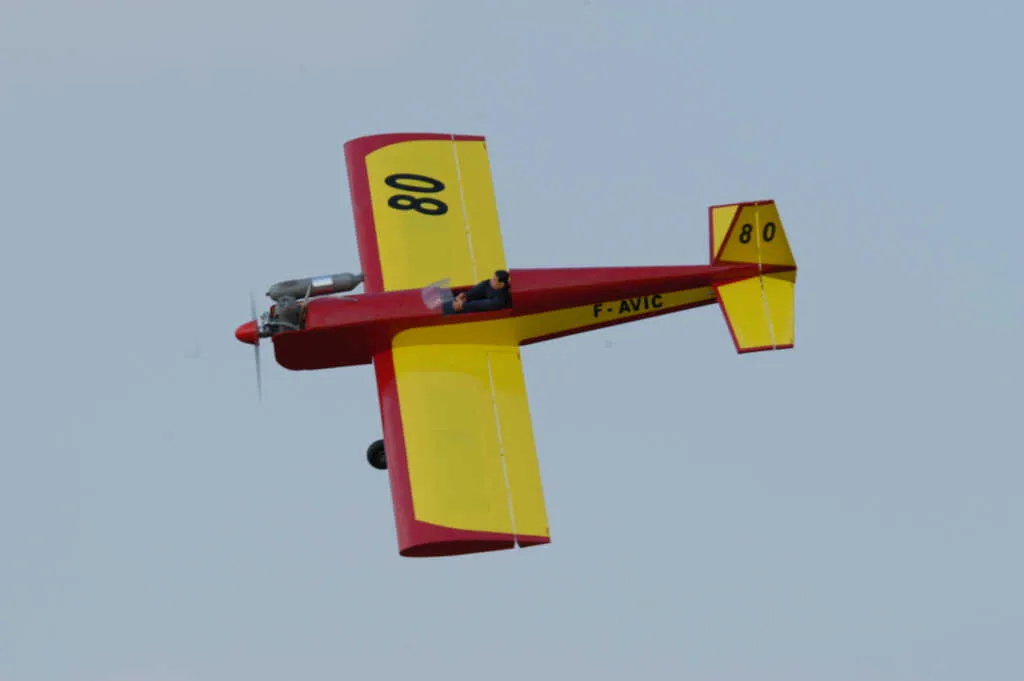

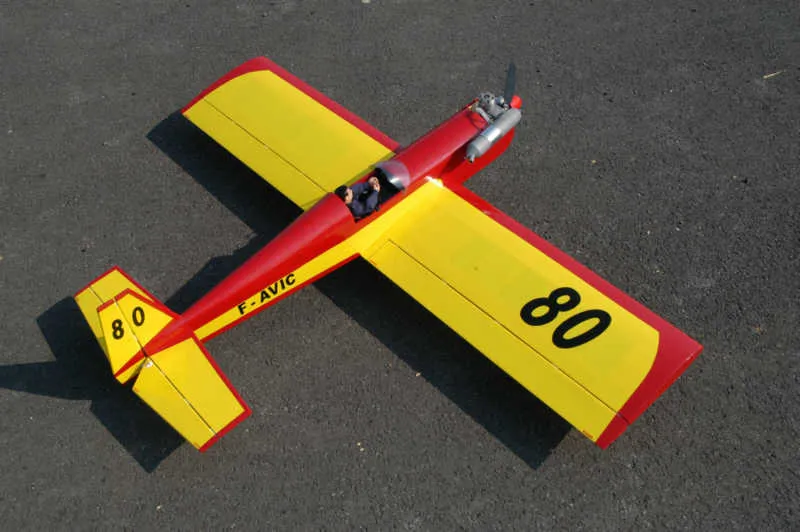

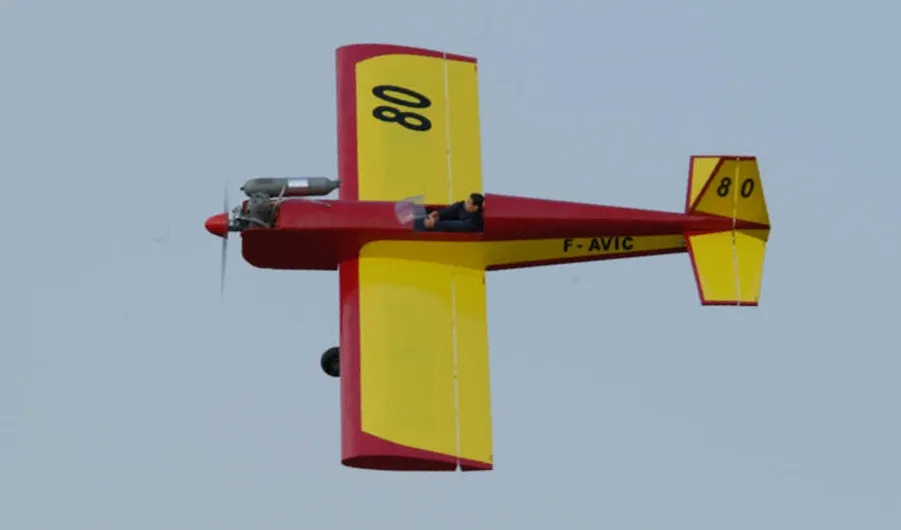

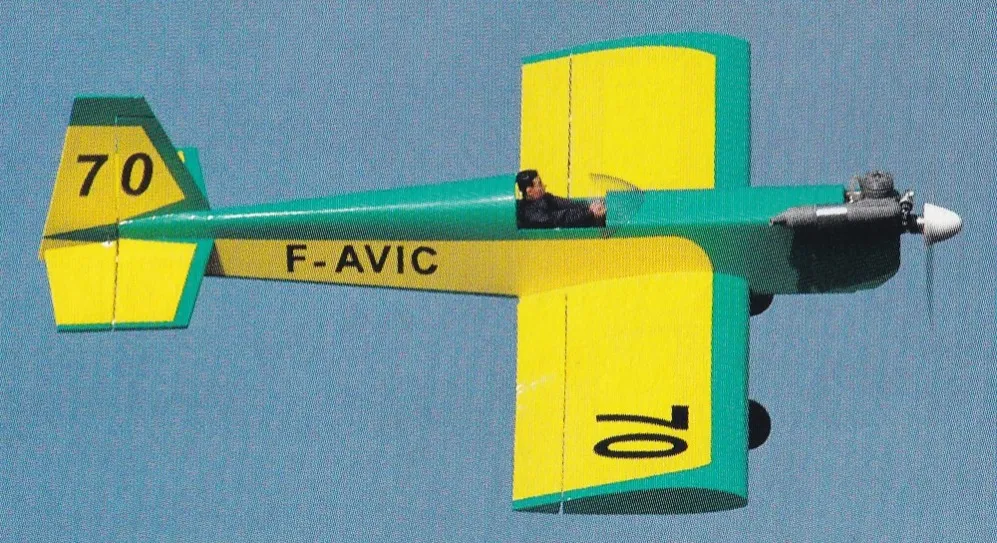

Photos
Caractéristiques
- Envergure
- 1 500 mm
- Longueur
- 1 120 mm
- Masse
- 2 500 g
- Échelle
- Non applicable
- Profil d'aile
- NACA 2412
- Année de conception
- 2003
- Conception et réalisation
- Jérôme Meuland
- Surface Alaire
- 45 dm²
- Charge Alaire
- 55g/dm²
- Motorisation thermique
- .40-.46 2T; .48-.56 4T
- Motorisation utilisée
- MDS PRO 48
- Motorisation électrique
- Power 4220/14 - Contrôleur 60A - 3 ou 4 S
- Hélice
- 11x6
- Nombre de voies
- 4 voies
- Servos
- 5 servos standards

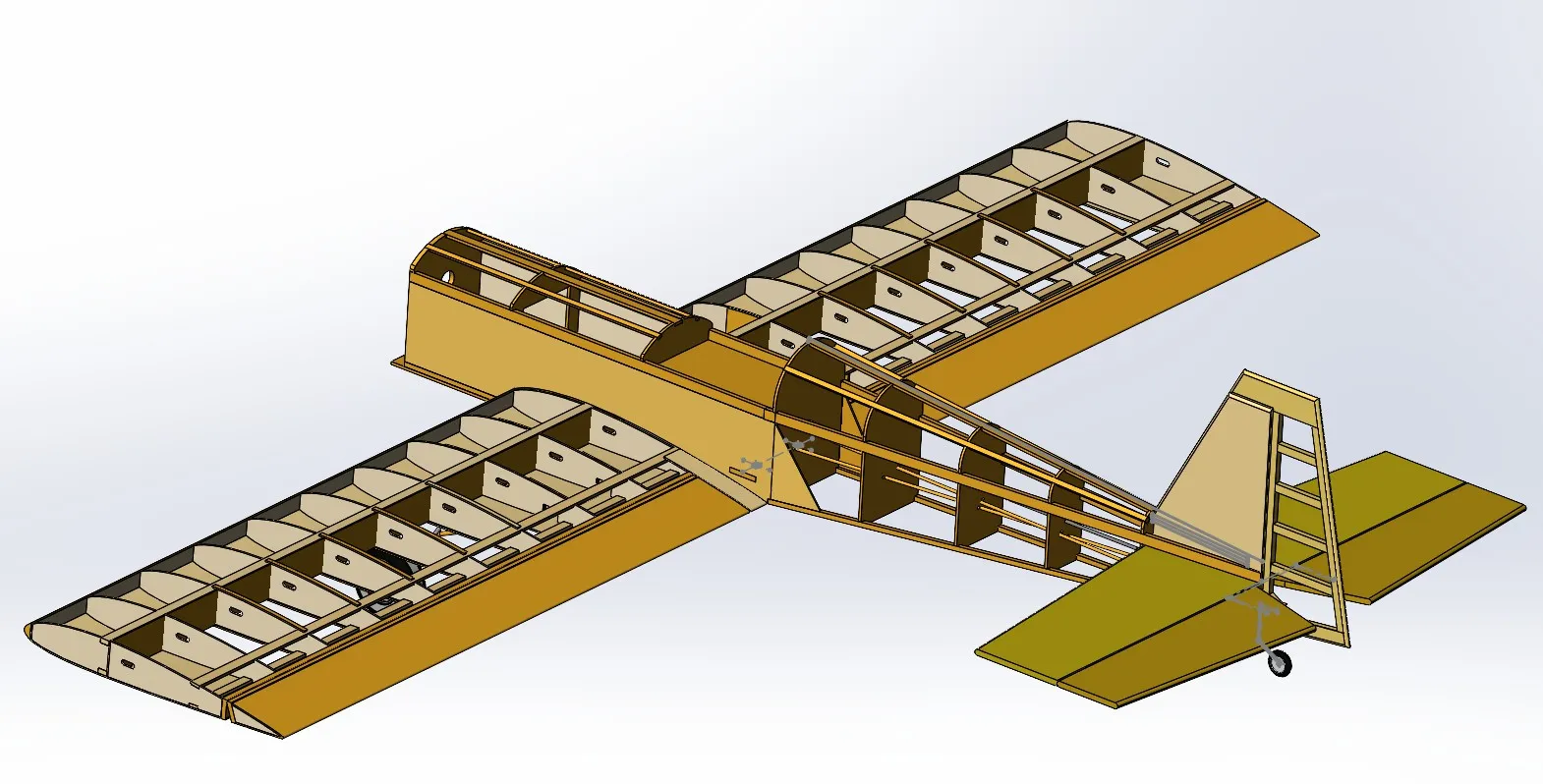

Vues 3D
Télécharger — Vue 3DJPG · 211,9 Ko
Plans encartés

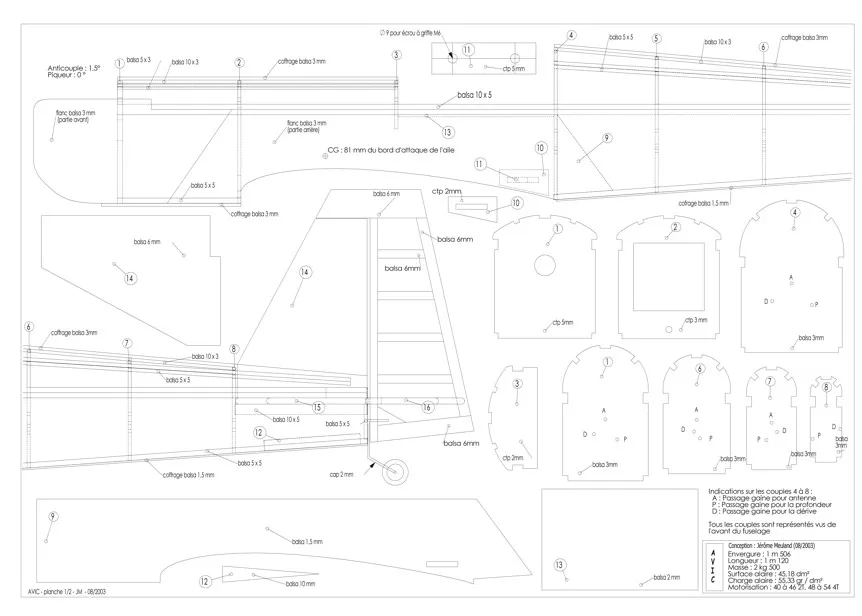

Télécharger — Plan encarté - Planche 1TIF · 4,5 Mo

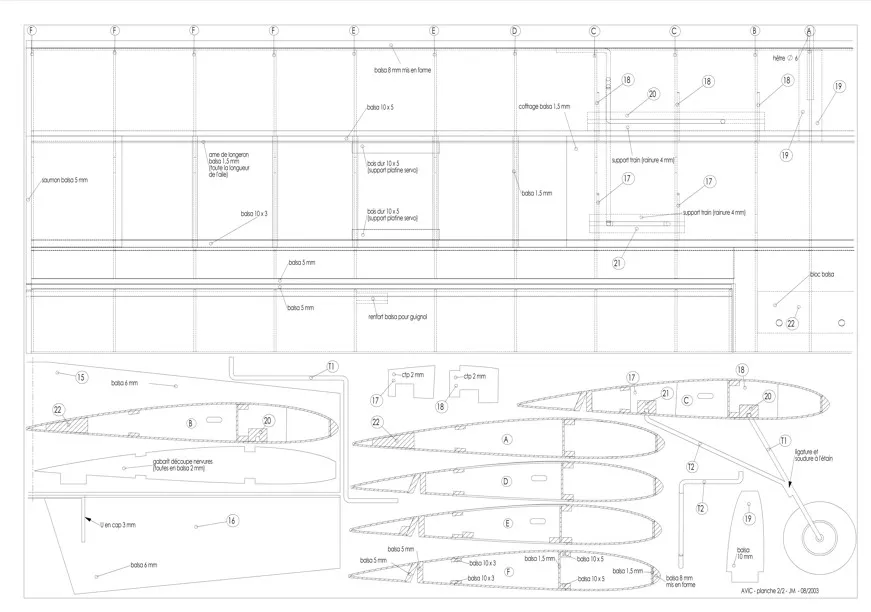

Télécharger — Plan encarté - Planche 2TIF · 4,3 Mo
Articles

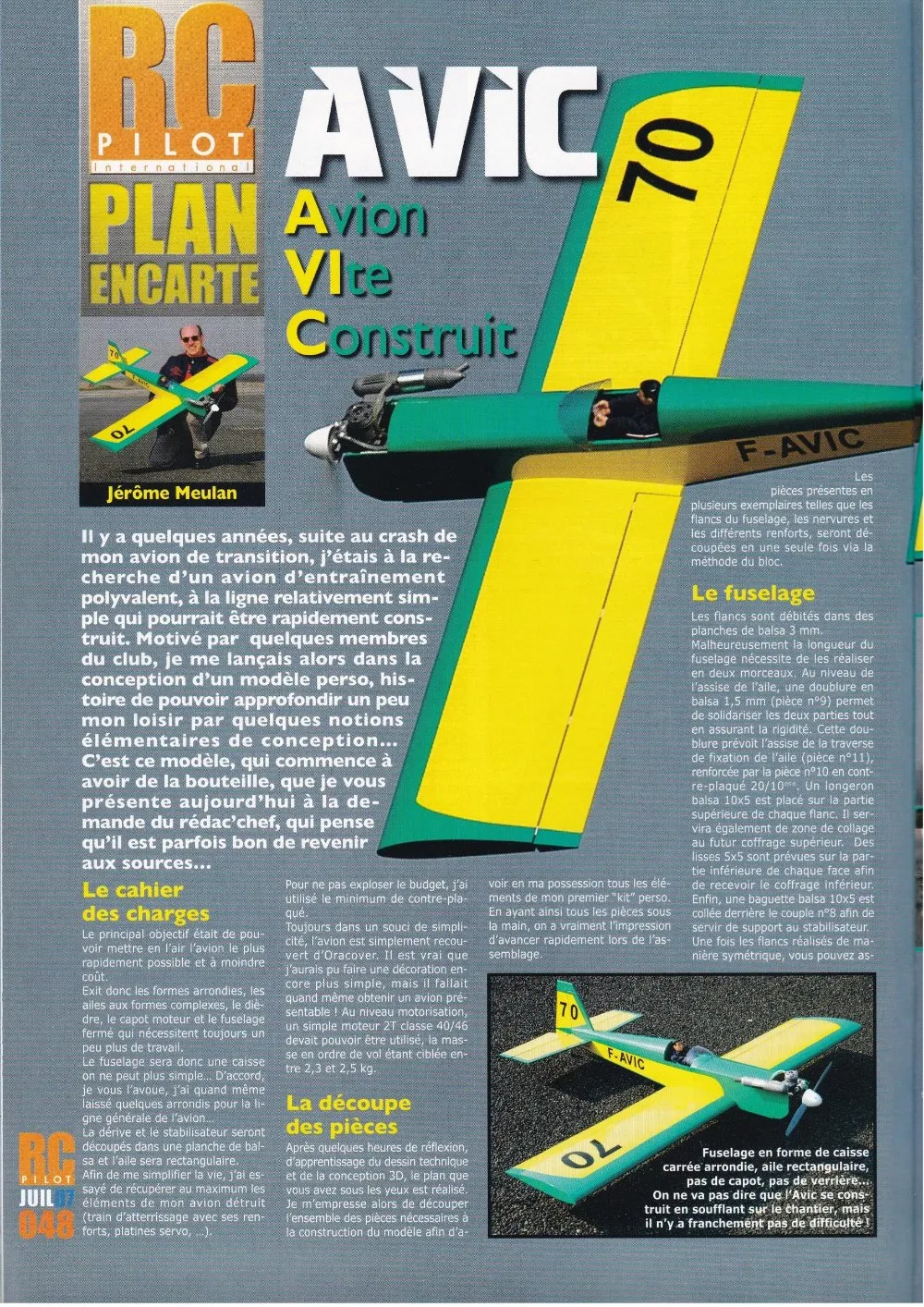

Télécharger — Article publié dans RC PilotPDF · 4,4 Mo
Crédits photographiques : Laurent Michelet et Jérôme Meuland
Article RC Pilot mis à disposition avec l'aimable autorisation de Laurent Michelet
