Caudron C640 Typhon

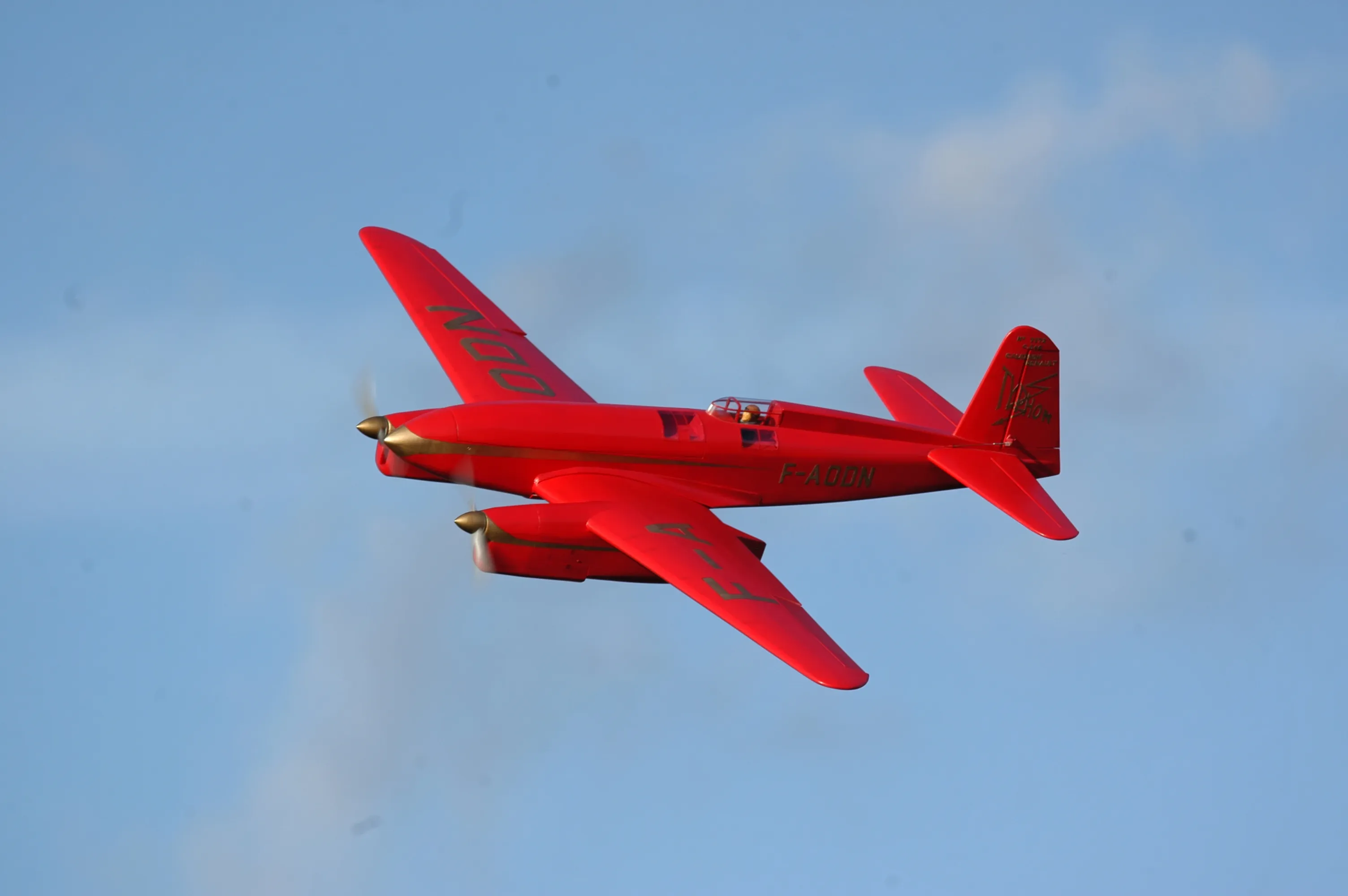

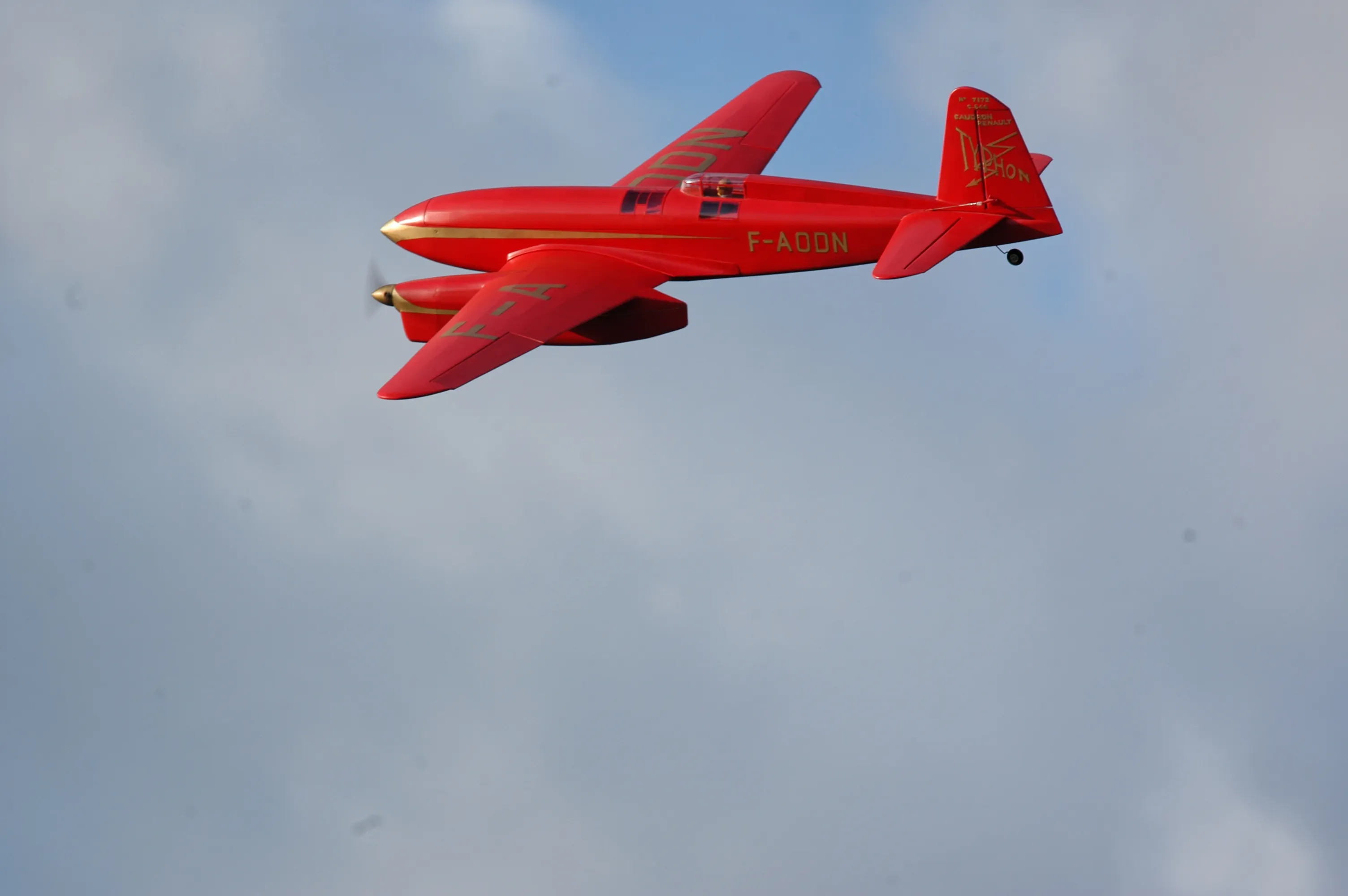

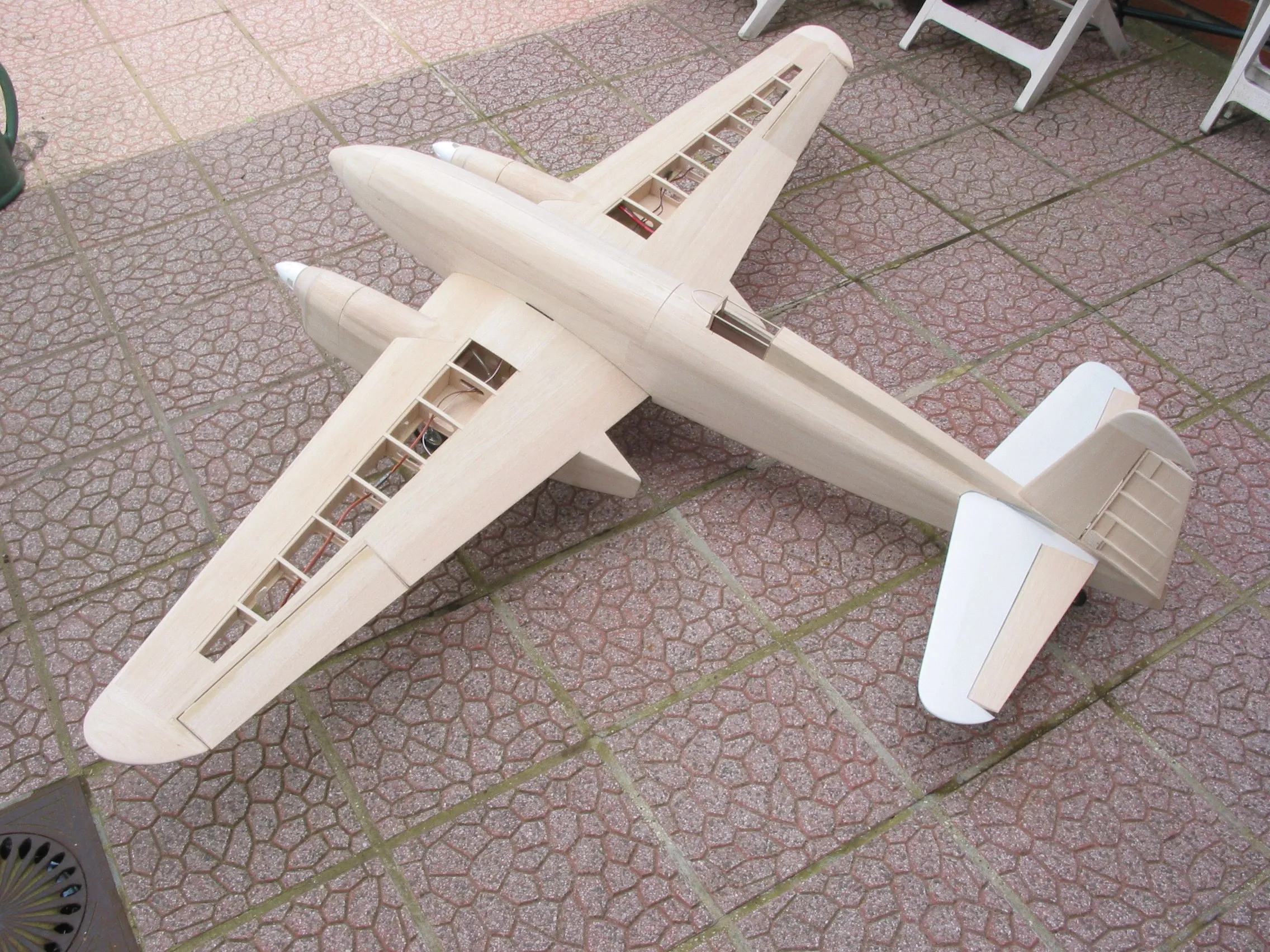

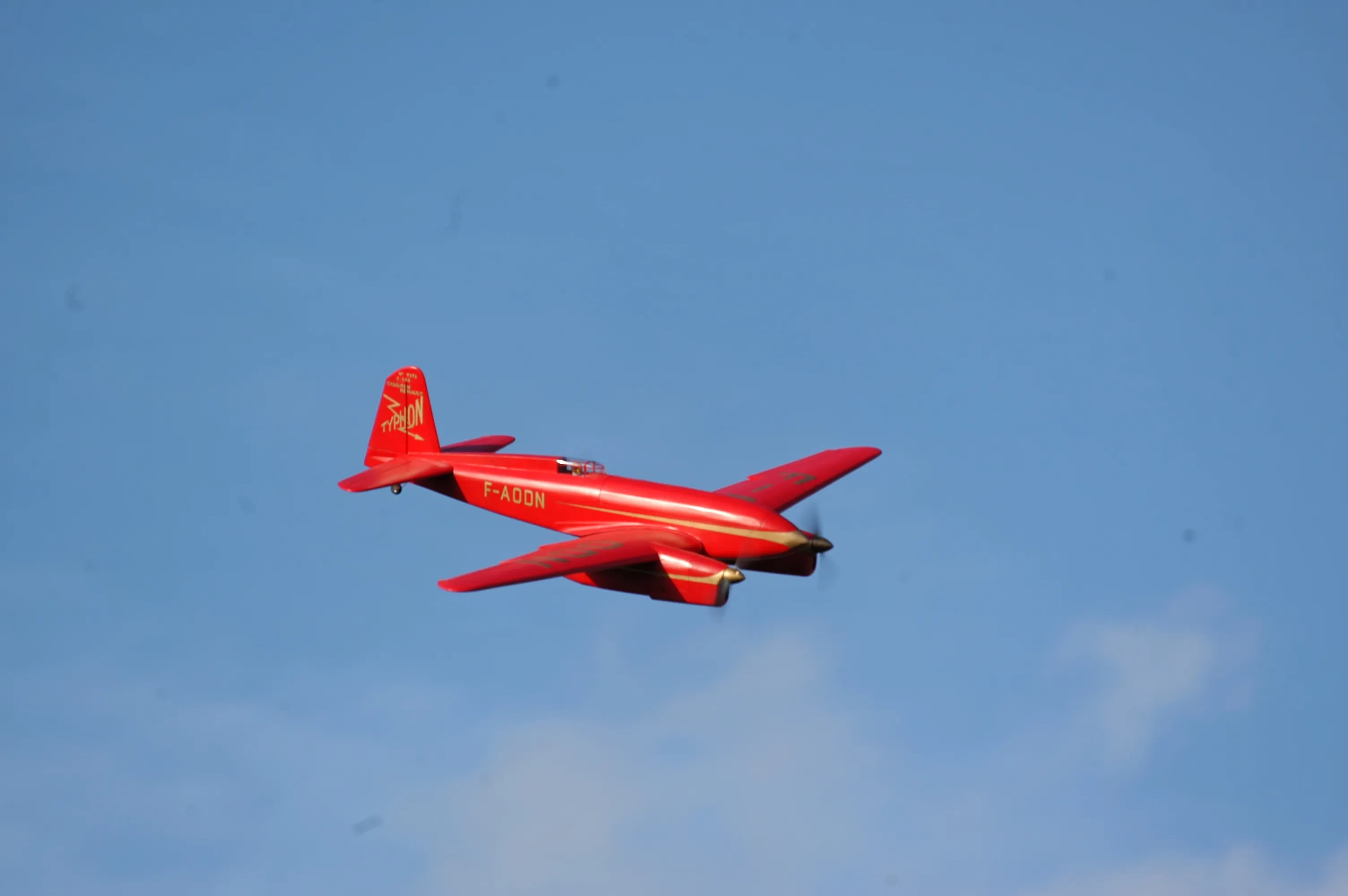

Photos

Caractéristiques

Envergure

1 970 mm

Longueur

1 490 mm

Masse

3 980 g

Échelle

1/7,5

Profil d'aile

NACA 4413 → NACA 4411

Année de conception

2007

Conception et réalisation

Jérôme Meuland

Surface Alaire

50,46 dm²

Charge Alaire

79g/dm²

Motorisation électrique

2 x Cyclon 40 Electronic Model

Contrôleur

2 x Flash Pro Air 66 Electronic Model

Hélice

11x6 APC (1 propulsive, 1 tractive)

Batterie de propulsion

2 x 3S1P 4000 mAh

Batterie de réception

6V 1700mAh

Nombre de voies

7 voies

Servos

6 servos standards : Profondeur, Dérive, Ailerons (x2), Volets (x2)

Train rentrant

Pneumatique Eurokit 5kg

Plans encartés

•

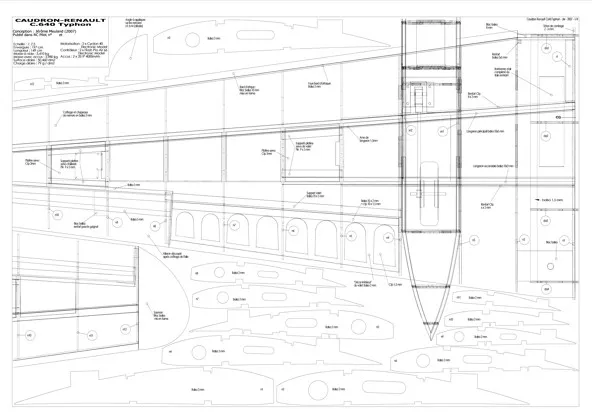

  Télécharger — Plan encarté - Planche 1

  TIF · 1,1 Mo

•

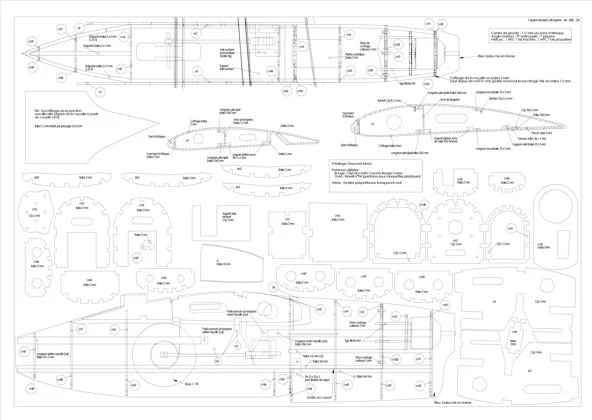

  Télécharger — Plan encarté - Planche 2

  TIF · 1,1 Mo

•

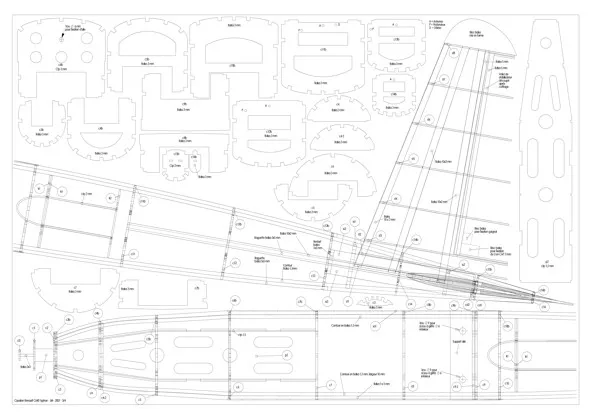

  Télécharger — Plan encarté - Planche 3

  TIF · 1,1 Mo

•

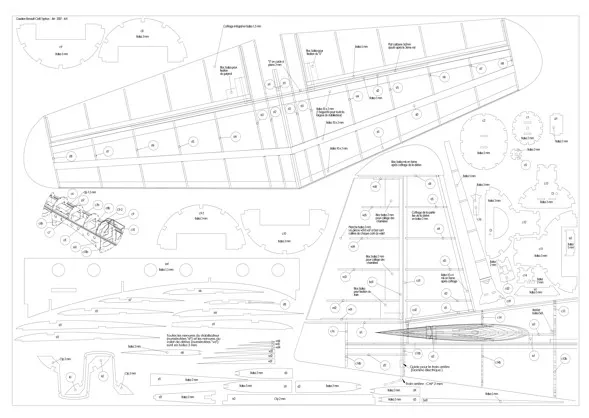

  Télécharger — Plan encarté - Planche 4

  TIF · 1,1 Mo

Notices de construction

•

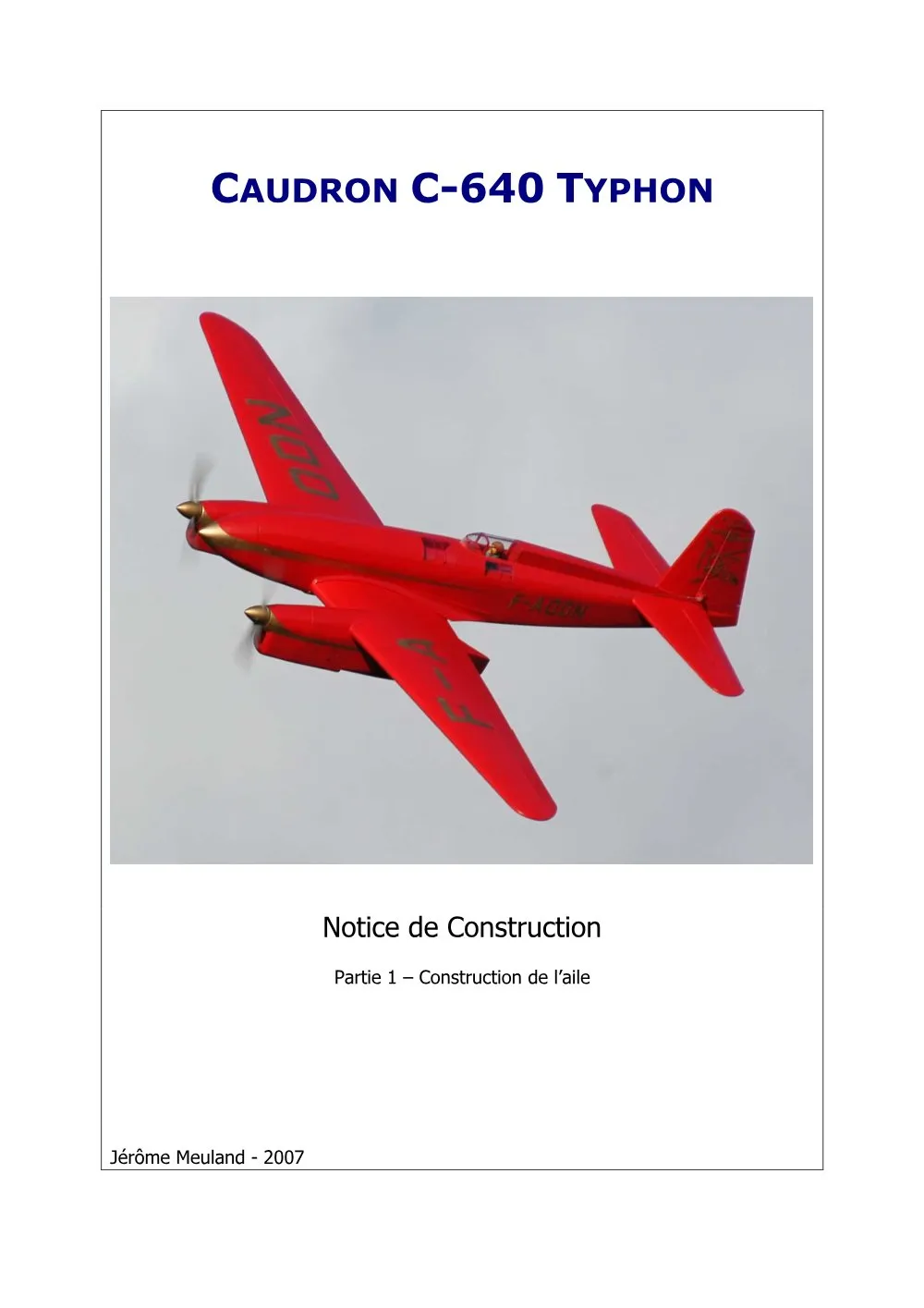

  Télécharger — Notice de construction - Partie 1

  PDF · 3,5 Mo

•

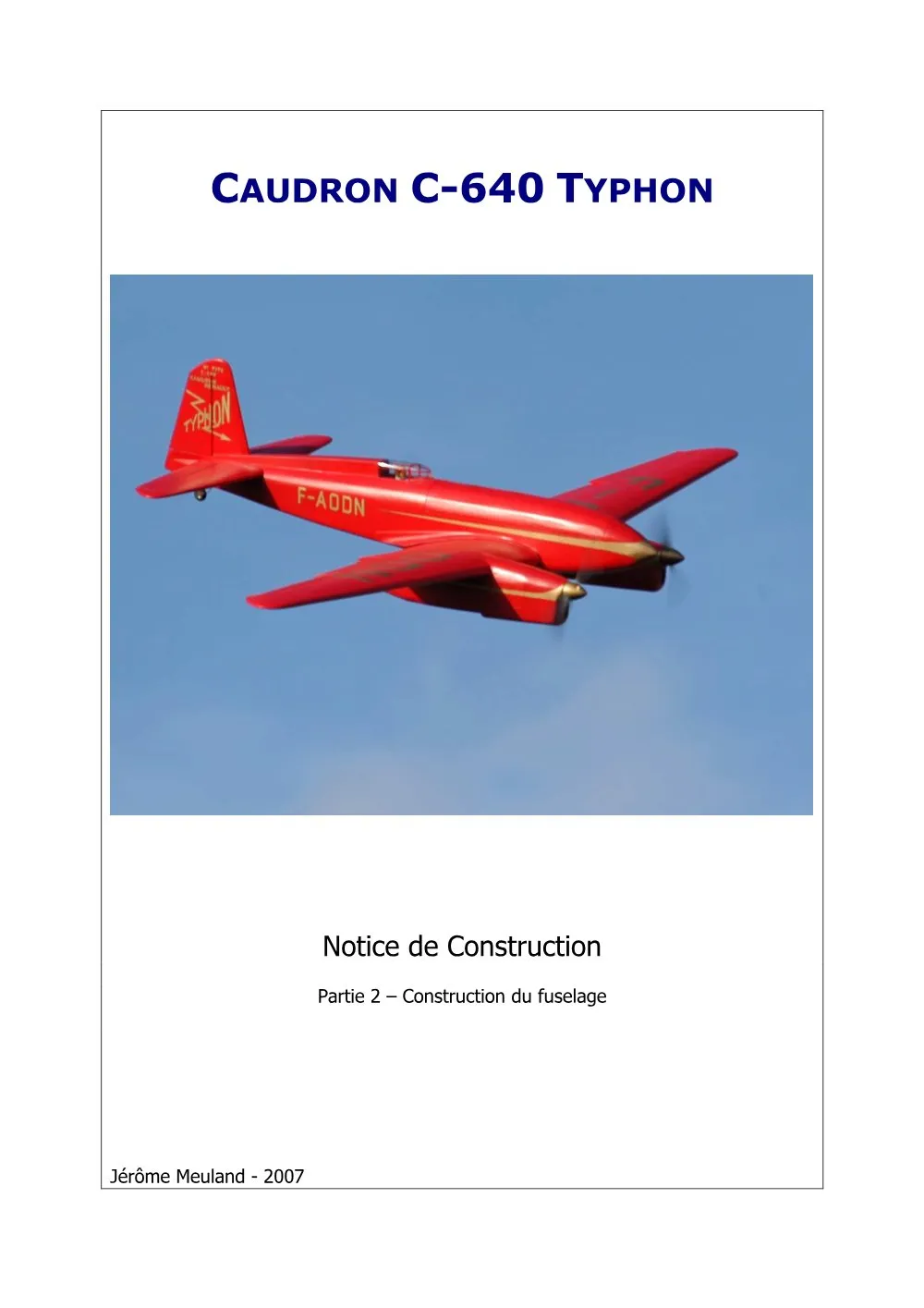

  Télécharger — Notice de construction - Partie 2

  PDF · 4,4 Mo

Articles

•

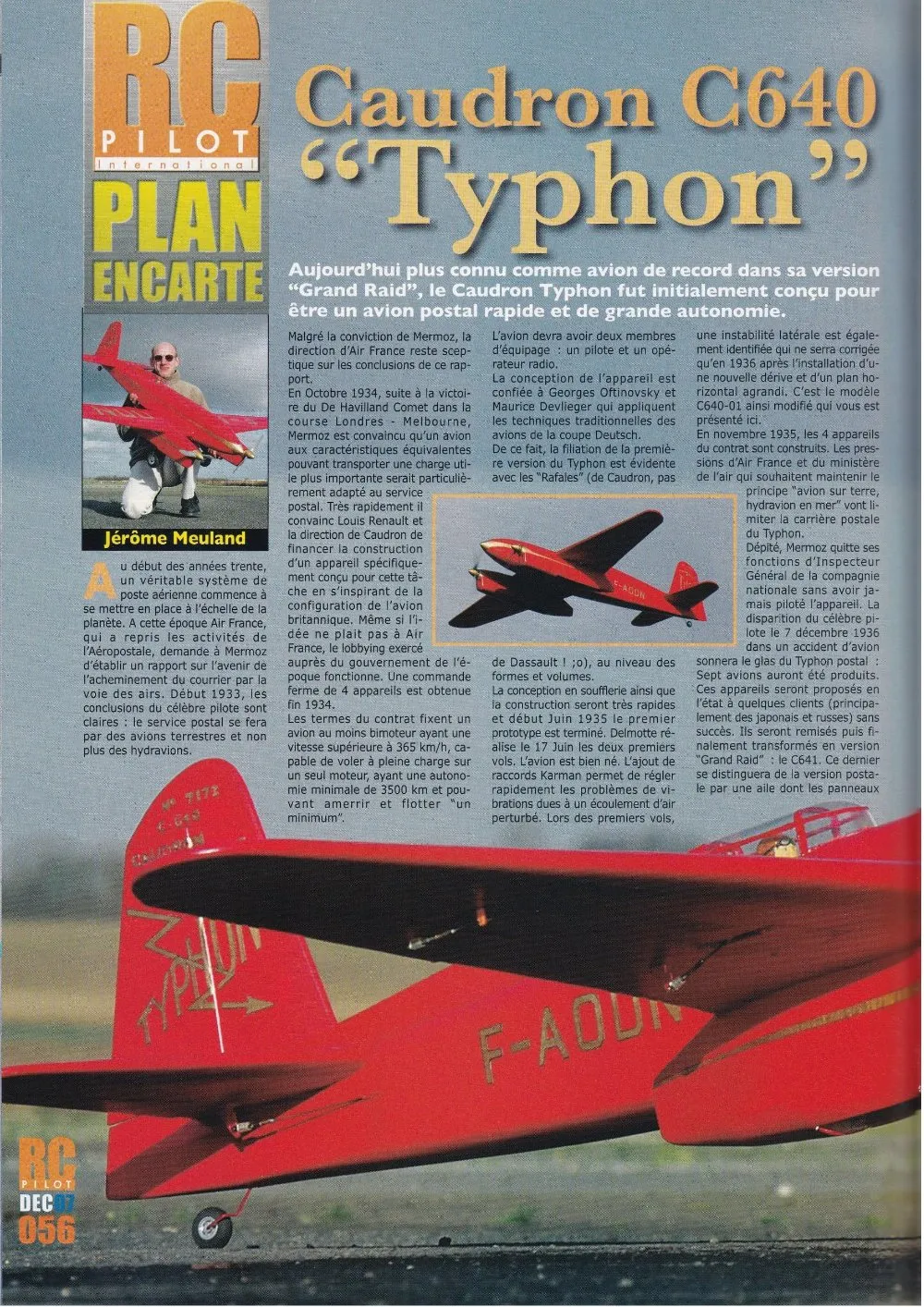

  Télécharger — Article publié dans RC Pilot

  PDF · 10,2 Mo

Vidéos

• Télécharger — Vidéo du premier vol

  MP4 · 3,9 Mo

Références des peintures

• Rouge

  Corona Glycero Satin Rouge Cerise

• Doré

  Revell 94

Teintes indicatives : se référer au nuancier du fabricant.

Références utiles à la construction

•

  Les avions Caudron Renault

  Collection :

  Docavia - Editions Larivière

  Auteurs :

  Edouard Mihaly et Harry Robinson
